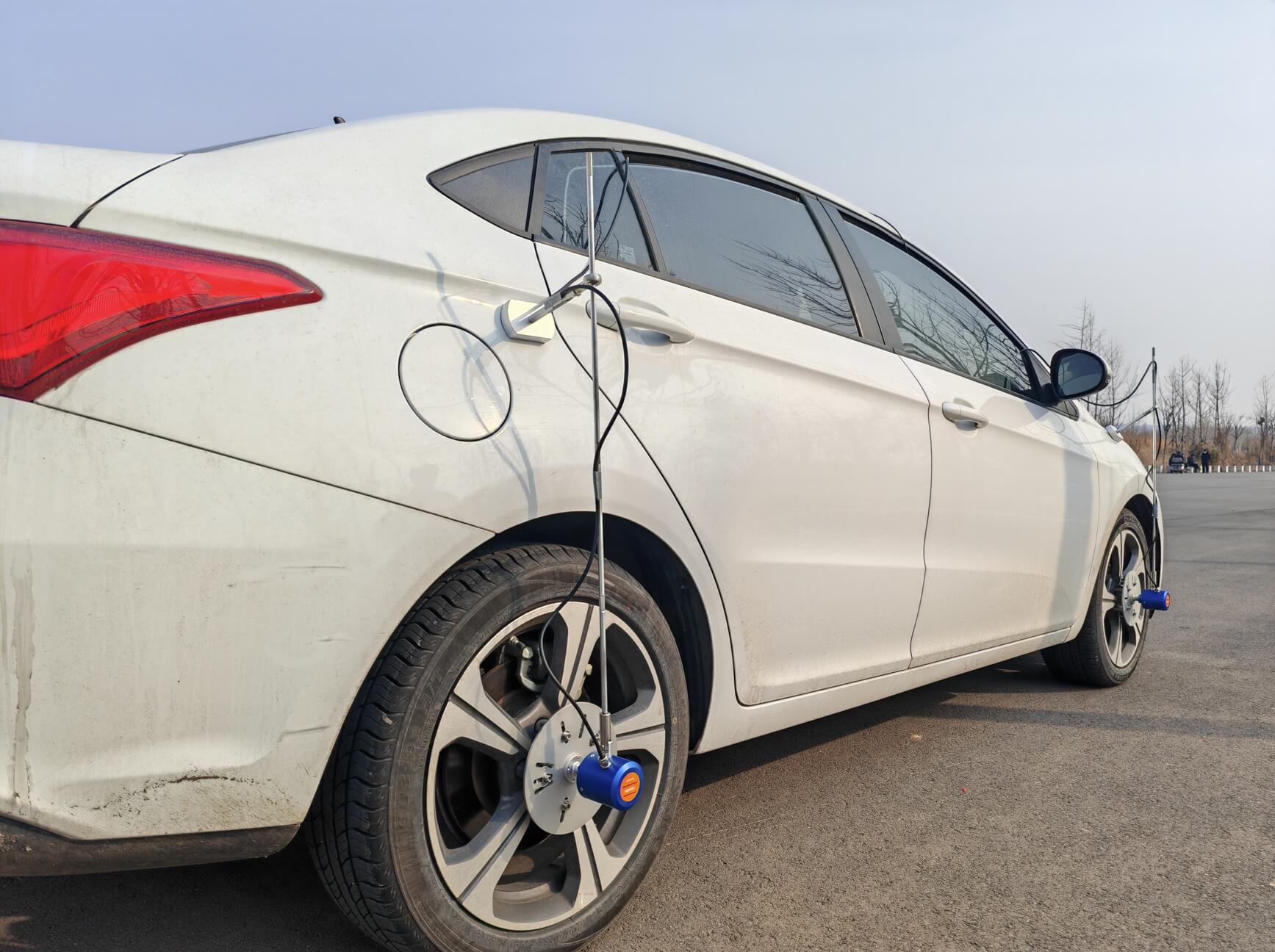

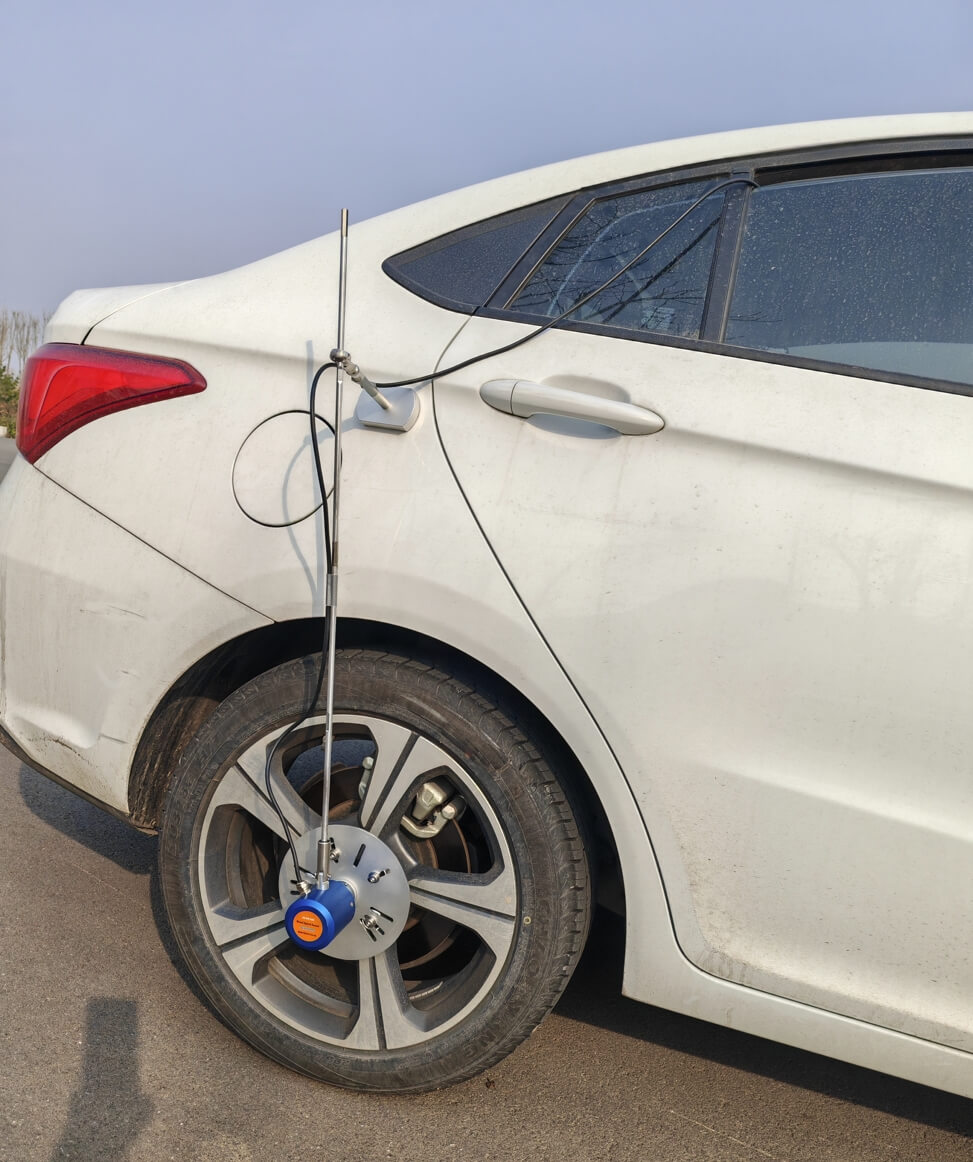

　　ABS/ASR测试系统主要是由PCM-6851A数据采集器、轮速传感器、踏板力传感器、压力传感器、柔性踏板开关等组成的基于笔记本电脑的智能化专用测试平台，可完成符合国标GB/T13594-2003要求的ABS性能测试，配套软件智能灵活，试验结果以表格、曲线、原始数据等多种方式输出，便于用户快速形成试验报告。

　　试验项目
　　●汽车ABS性能测试
　　测量参数
　　●车速、时间、制动距离、MFDD、踏板力、制动管路压力、车轮瞬时线速度、滑转率、滑移率、车轮抱死时间等。
　　主要特点
　　●ABS/ASR测试系统试验数据自动分类管理
　　●ABS/ASR测试系统支持快速生成试验报告
　　●ABS/ASR测试系统显示参数和曲线可灵活配置
　　●满足国家和国际新试验标准
　　●采用高精度硬件测速方法，最小测速周期为1ms
　　●数据采集器+笔记本电脑+驾驶员多参数显示器的通用模式
　　●数据采集器采用微控制器+FPGA架构，硬件触发逻辑，降低延迟
　　●充分考虑车载振动使用工况，一键式操作，支持语音提示功能

ABS/ASR测试系统技术指标参数

车速	量程：0-400km/h；精度：±0.1 km/h；分辨率：0.01 km/h
时间	量程：无限制；精度：±0.01s；分辨率：1ms
距离	量程：无限制；精度：±2cm（RTK模式）；分辨率：4mm
数据更新率	1~100Hz
GPS原始更新频率	20Hz，100Hz选配
轮速传感器	每转脉冲1000P，动态密封，含安装支架
压力传感器	量程：20MPa（或1.6MPa）；精度：±0.25%FS；安装螺纹M10x1
踏板力传感器	量程：1200N；精度：±0.3%FS

ABS/ASR测试仪系统配置

●PCM-6851A数据采集器
●轮速传感器
●踏板力传感器
●制动压力传感器
●柔性踏板开关
●笔记本电脑
●驾驶员多参数显示器
●试验锂电池：H32（选配）
●附件：信号线，电源线，GPS天线
●仪器收纳箱：NE-BOX-ABS

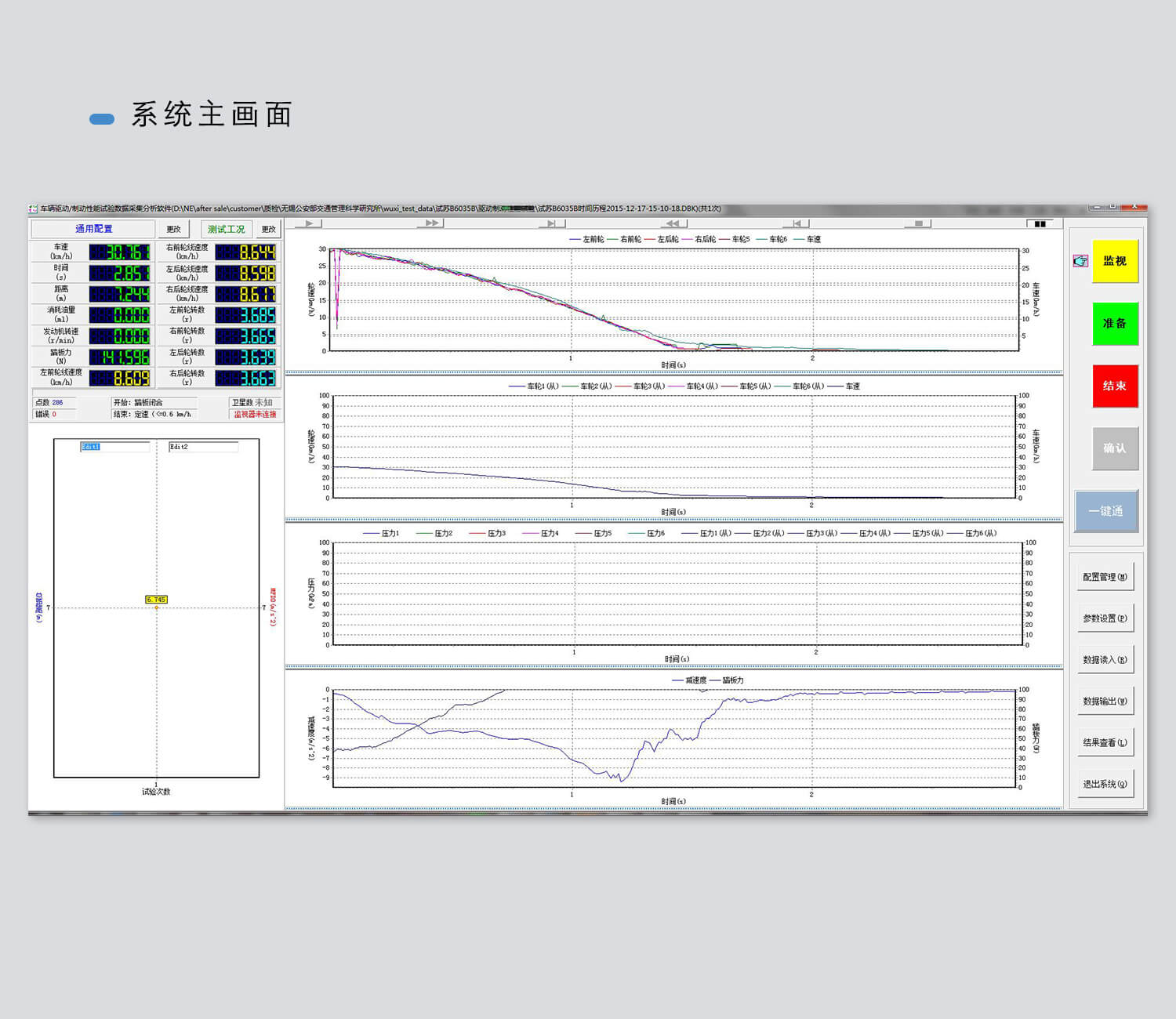

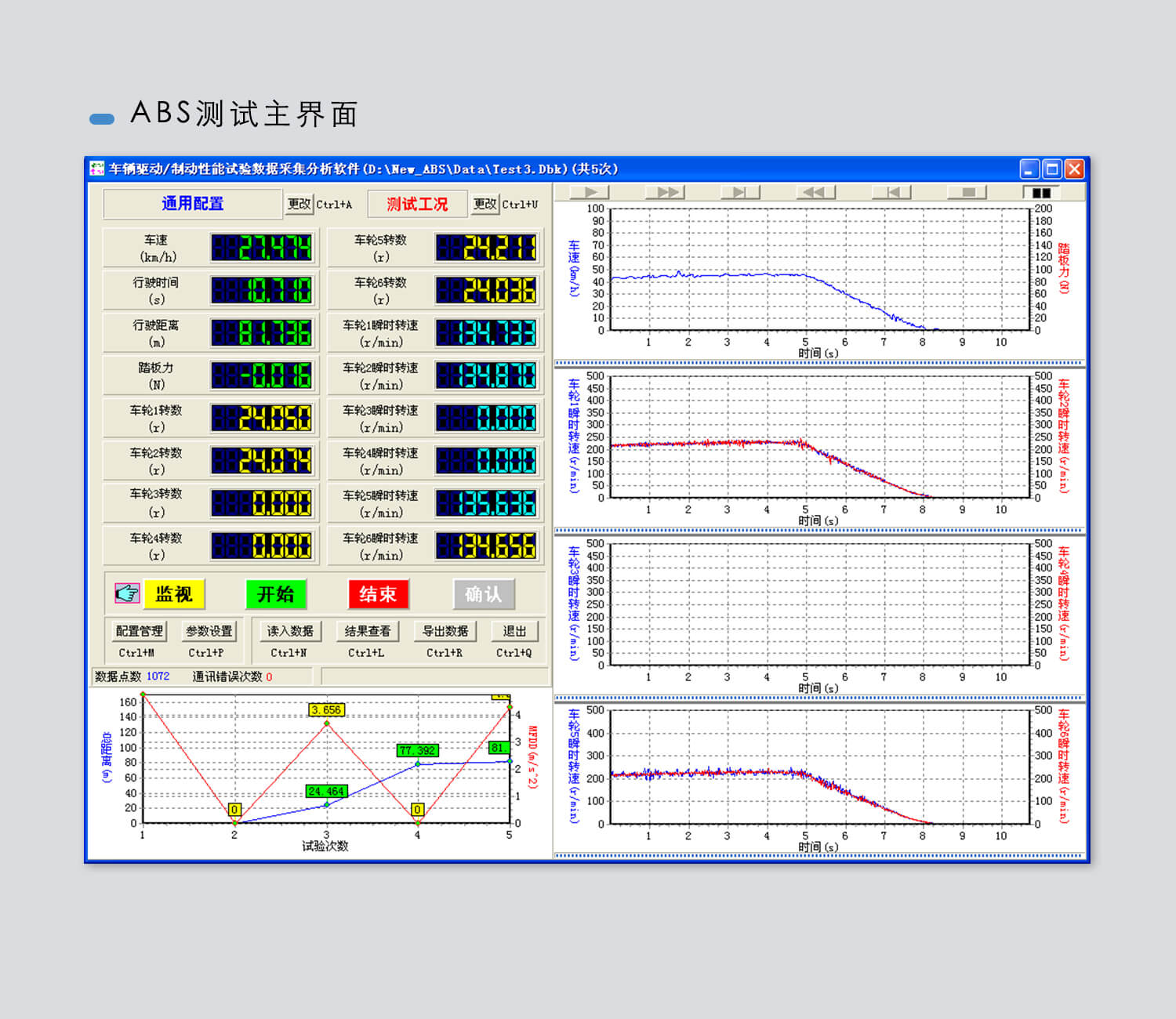

汽车ABS测试系统软件

●6个车轮转数通道具有辨向功能与防抖功能
●能完成6轮平均转速、滑转（滑移）率测量
●能完成6轮瞬时转速、滑转（滑移）率瞬时测量
●采用独特的等精度硬件测速电路，解决脉冲信号频率测量时快速性和准确性之间的矛盾
●多则可显示59个测量参数与58条实时曲线（同时显示16个参数、8条实时曲线）
●多则可显示49条试验平均曲线或者特殊参数（同时显示2条参数曲线）
●多种试验触发同步模式，可完成诸如ABS、ASR性能测试、普通制动性、动力性等试验
●试验参数配置定制管理功能，可将常用的针对不同试验项目的试验配置保存起来，方便以后直接调用
●试验过程控制方便简单，拥有一键完成功能，适用于车辆动态环境操作
●所有试验数据、曲线都可以输出到剪贴板、文本文件或打印机
