电子陀螺仪

电子陀螺仪
  • 产品特点
  • 技术指标
  • 应用场景

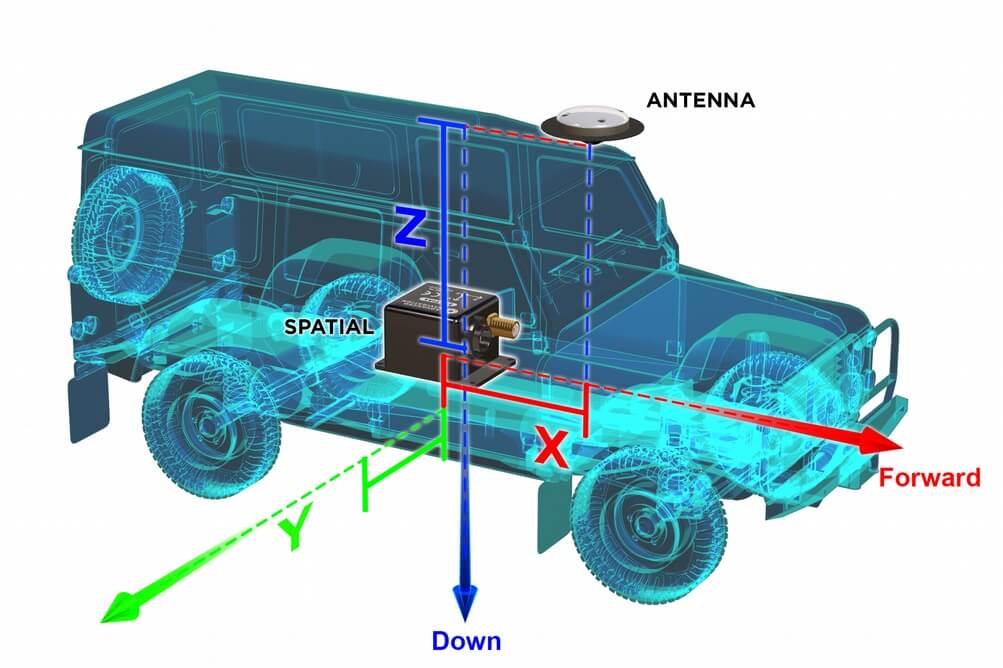

  电子陀螺仪是使用GPS辅助的惯性导航系统,内部高度集成了带温度补偿的MEMS加速度计、陀螺仪、磁强计、气压计和GNSS接收机。它可以同时输出侧倾角等姿态角度、加速度、角速率和车速信号,陀螺仪用于操纵稳定性测试、横向稳定性测试等姿态测试。
  主要特点:
  ●带GNSS(全球卫星导航系统)辅助测姿
  宽范围温度补偿
  可靠性高,复杂环境适应能力强
  车辆道路试验专用数据融合算法
  内置磁场干扰抑制算法
  热启动速度迅速
  更新频率高

  支持RTK,显著提高测试精度

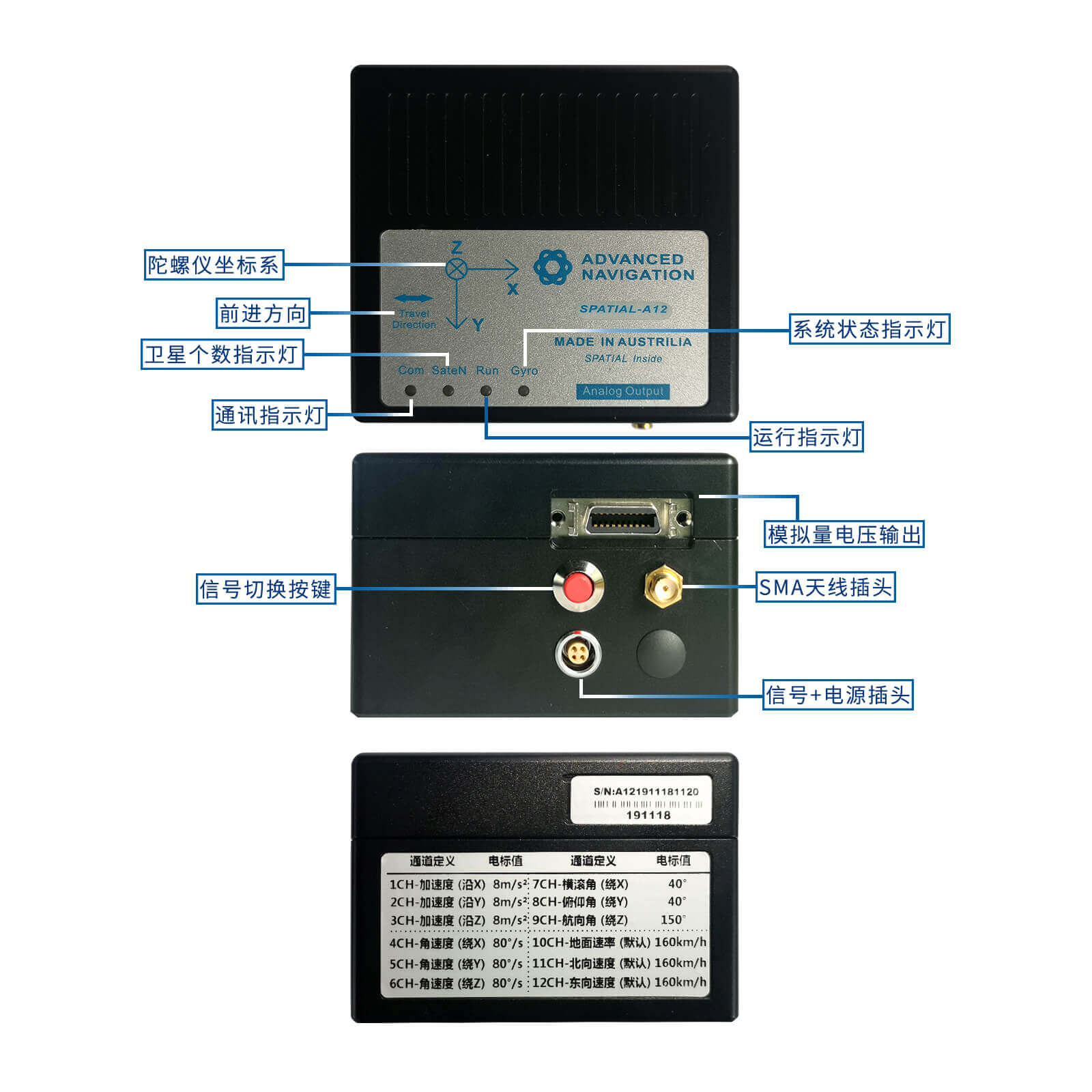

SPATIAL-A12

NE-GYRO3

  角速度测量

  量程

±500°/s2505002000可选)

±500°/s2505002000可选)

  非线性

±0.05%

±0.2%

  加速度测量

  量程

±4g2g4g16g可选)

±4g2g4g16g可选)

  非线性

±0.05%

±0.05%

  角度测量

  横滚角

量程:±90°;精度:±0.1°

量程:±90°;精度:±0.6°

  俯仰角

量程:±90°;精度:±0.1°

量程:±90°;精度:±0.6°

  航向角

量程:0360°;精度:±0.2°

量程:0360°;精度:±0.6°

  磁场测量

  量程

±8G

±8G

  非线性

±0.08%

±0.1%

  导航参数

  更新频率

10Hz

10Hz

  测速范围

0.5-720km/h

0.5-720km/h

  速度精度

0.05m/s

0.1m/s

  水平位置精度

2mRTK 0.02m

2.5m CEP

  垂直位置精度

3mRTK 0.03m

2.5m CEP

  产地

  产地

澳大利亚

中国

  其他

  更新率

100Hz

50Hz

  热启动时间

500ms

500ms

  MTBF

310000hrs

50000hrs

  抗振动极限

2000g

2000g

  工作电源

9~30VDC,功耗约6W

9~30VDC,功耗约6W

  工作环境

温度:-40~85℃;湿度:10%~90%RH(不结露)

温度:-40~85℃;湿度:10%~90%RH(不结露)

  重量

240g

240g

  输出接口

电压输出:10CH±5V

电压输出:10CH±5V

通讯输出:RS232RS422

通讯输出:RS232RS422

  状态指示

通讯指示,卫星个数、工作状态

通讯指示,卫星个数、工作状态

  外形尺寸LWH

84x80x57mm

84x80x57mm

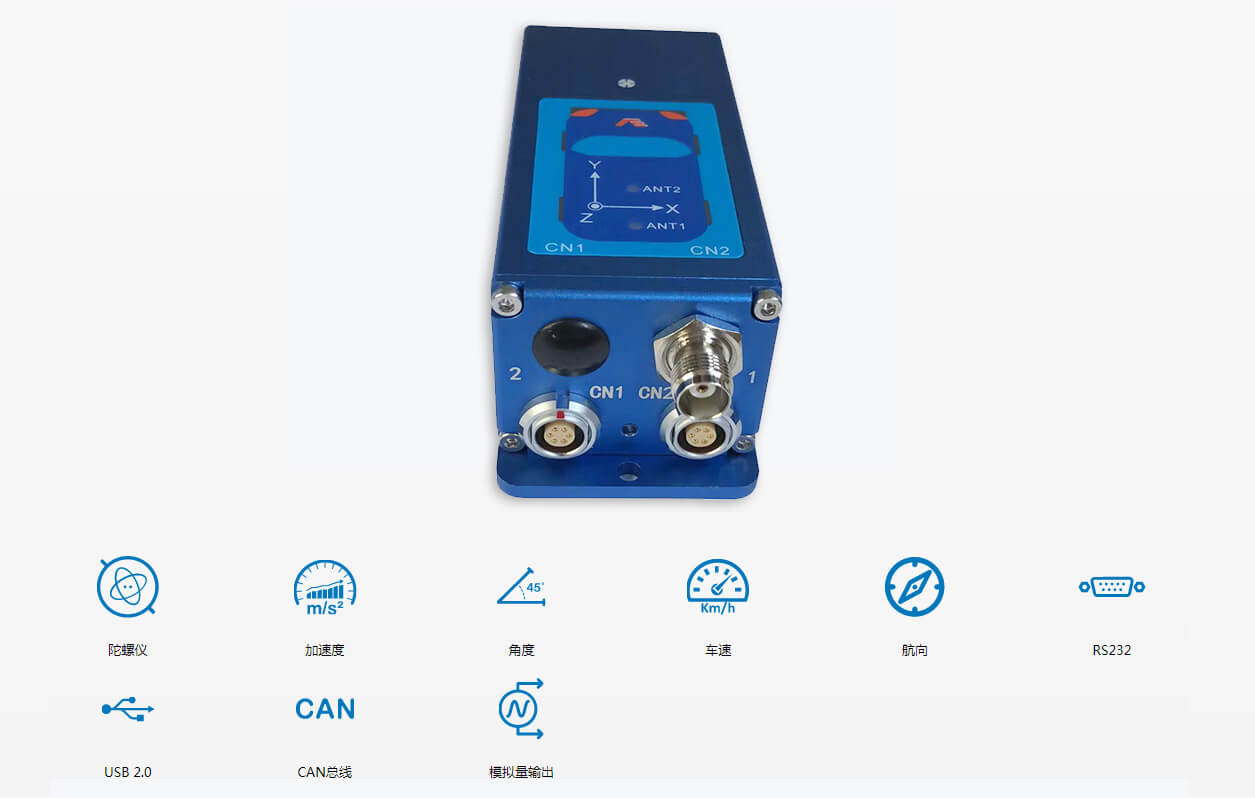

高端产品



MOTUS-LIC-A12

RT3100

INS-B-G450-A8

  角速度测量

  量程

±475°/s

±100°/s

±450°/s

  偏移

±0.03%

0.05°/s

±1°/s

  加速度测量

  量程

±5g

±10g

±8g

  非线性

±0.05%

±0.01%

±0.005mg

  角度测量

  侧倾角

量程:±90°;精度:±0.03°

量程:±90°;精度:±0.05°

量程:±90°;精度:±0.1°

  俯仰角

量程:±90°;精度:±0.03°

量程:±90°;精度:±0.05°

量程:±90°;精度:±0.1°

  航向角

量程:0360°;精度:±0.1°

量程:0360°;精度:±0.1°

量程:0360°;精度:±0.1°

  磁场测量

  量程

±8G

±8G

±8G

  非线性

±0.08%

±0.08%

4ntrms

  导航参数

  更新频率

20Hz

20Hz

20Hz

  测速范围

0.5-720km/h

0.5-720km/h

0.5-720km/h

  速度精度

0.007m/s

0.007m/s

0.03m/s

  水平位置精度

0.8mRTK 0.008m

0.8mRTK 0.008m

1.2mRTK 0.01m

  垂直位置精度

1.5mRTK 0.015m

1.5mRTK 0.015m

1.0mRTK 0.02m

  产地

  产地

澳大利亚

英国OXTS

美国

  其他

  更新率

100Hz

100Hz

100Hz

  热启动时间

2s

2s

500ms

  MTBF

200000hrs

200000hrs

55500hrs

  抗振动极限

2000g

2000g

2000g

  工作电源

5~36VDC,功耗约1W

5~36VDC,功耗约1W

9~36VDC,功耗约3W

  工作环境

温度:-40~85

温度:-40~85

温度:-40~70

湿度:10%~90%RH(不结露)

湿度:10%~90%RH(不结露)

湿度:10%~90%RH(不结露)

  重量

72g

72g

220g

  输出接口

电压输出:10CH±5V

电压输出:10CH±5V

电压输出:10CH±5V

通讯输出:RS232RS422

通讯输出:RS232CAN

通讯输出:RS232RS422

  状态指示

通讯指示,卫星个数、工作状态

通讯指示,卫星个数、工作状态

通讯指示,卫星个数、工作状态

  外形尺寸LWH

67x42x30mm

67x42x30mm

120 x50 x53mm
