PCM-6851A数据采集器

PCM-6851A数据采集器
  • 产品概述
  • 技术指标

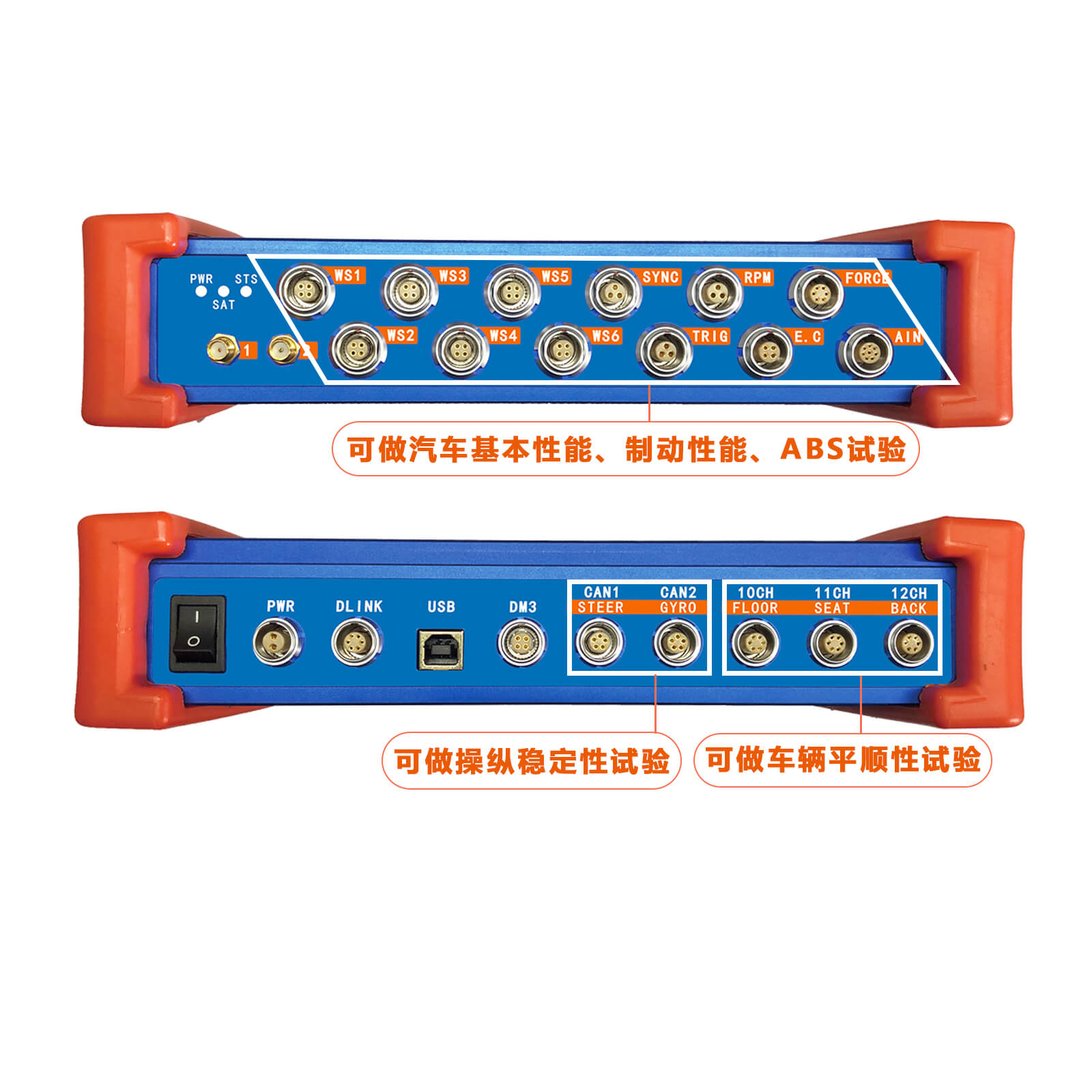

  • 输入输出接口

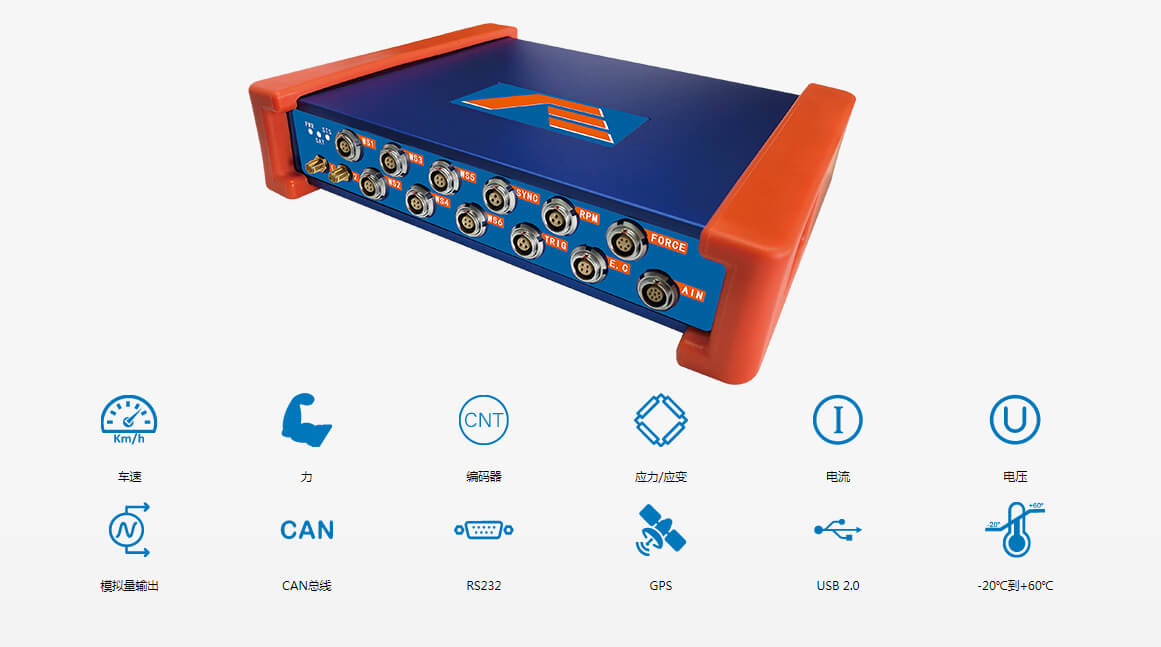

  PCM-6851A数据采集器是新一代基于笔记本微机的虚拟仪器,采用技术,将GPS测速模块内置,涵盖了汽车测试仪的全部功能,通过USB端口与笔记本微机通讯,可完成汽车动力性能测试、制动性能测试、牵引性能测试、油耗测试、滑行测试、车速表校验、爬陡坡试验、ABS测试等符合国家标准的汽车道路试验,采用车载加厚铝合金机箱和进口原装连接插座,具有很高的可靠性。
  主要特点
  采用微控制器+FPGA架构,硬件触发逻辑,将延迟降到小
  采用高精度硬件测速方法,最小测速周期为1ms
  油耗测试接口接入信号为正交TTL双脉冲信号,具有防反向抖动功能
  数据采集器内置AD转换器、多路的正反向计数器和高性能微处理器,同步测量逻辑采用大规模门阵列构建,测试精度高
  测量参数
  车速、时间、距离、油耗、MFDD、踏板力、踏板位移、制动管路压力、牵引力、发动机转速、车轮转速、瞬时转速、瞬时滑转(滑移)率, 平均转速、平均滑转(滑移)率等。

PCM-6851A数据采集器技术指标

车速

量程:0-400km/h;精度:±0.1 km/h;分辨率:0.01 km/h

时间 精度:±0.01s;分辨率:1ms
距离 精度:±0.05%(<50cm/km);分辨率:4mm
数据更新率 1~100Hz
GPS更新频率 10Hz,20Hz,100Hz选配
模拟量输入 8CH,1通道内置放大电路和激励电压,可直连应变信号
其他7通道输入信号范围±5V
频率输入 6CH,内置传感器供电,可直接连接轮速传感器
车速通道 1CH,内置高精度测量级GPS/BD测速模块
发动机转速 1CH,内置传感器供电,可接脉冲输出的转速传感器
油耗通道 1CH,内置传感器供电,可接双脉冲输出的油耗计
数字触发 2CH,可连接制动触发开关和外检同步信号
RS232/CAN 1CH,用于功能扩展
USB接口 1CH,用于与PC机通讯
电源输入 12VDC(7~30V宽电压)
功耗 约12W
外形尺寸LWH 251x200x55mm(含防撞保护)
重量 约1920g
