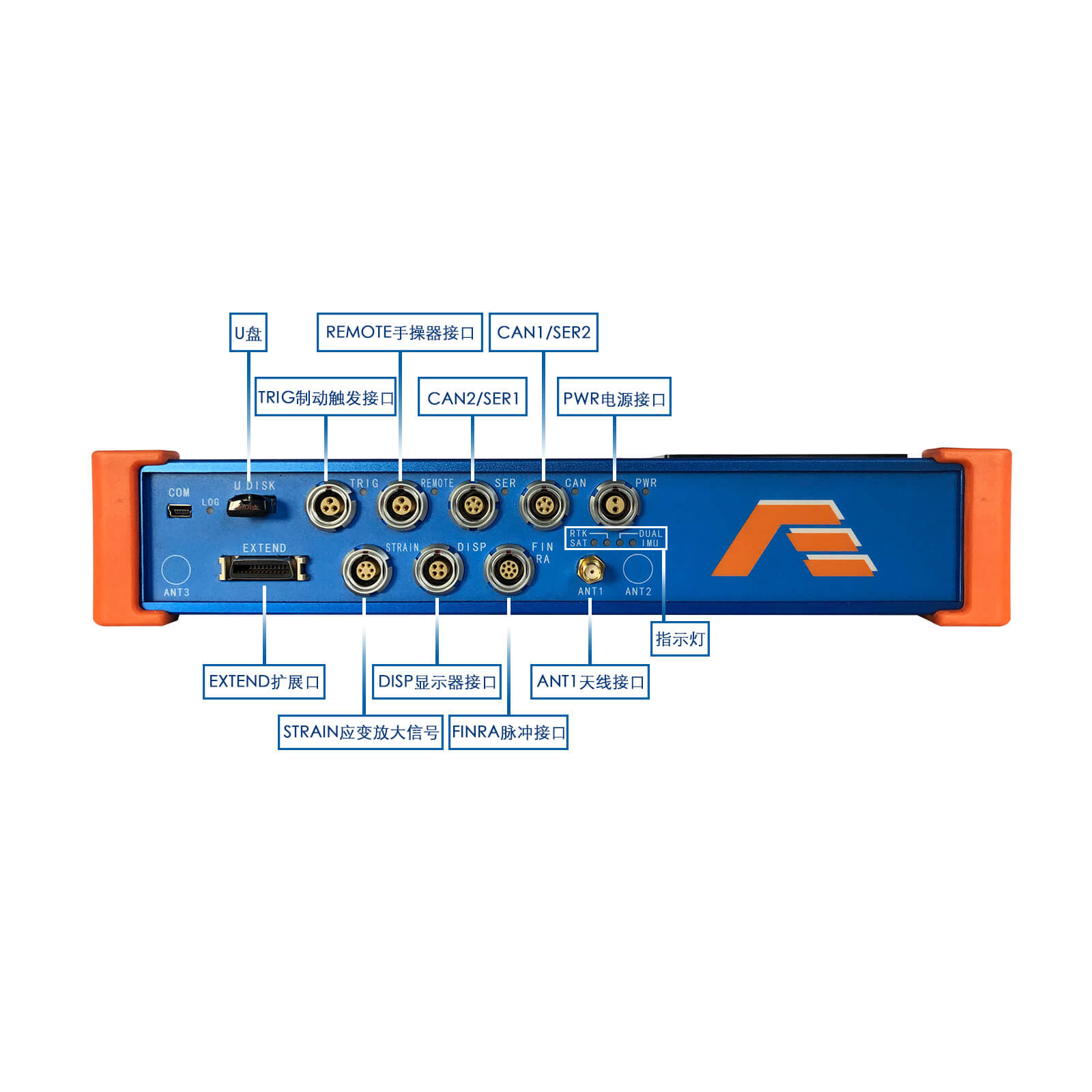

输入输出接口

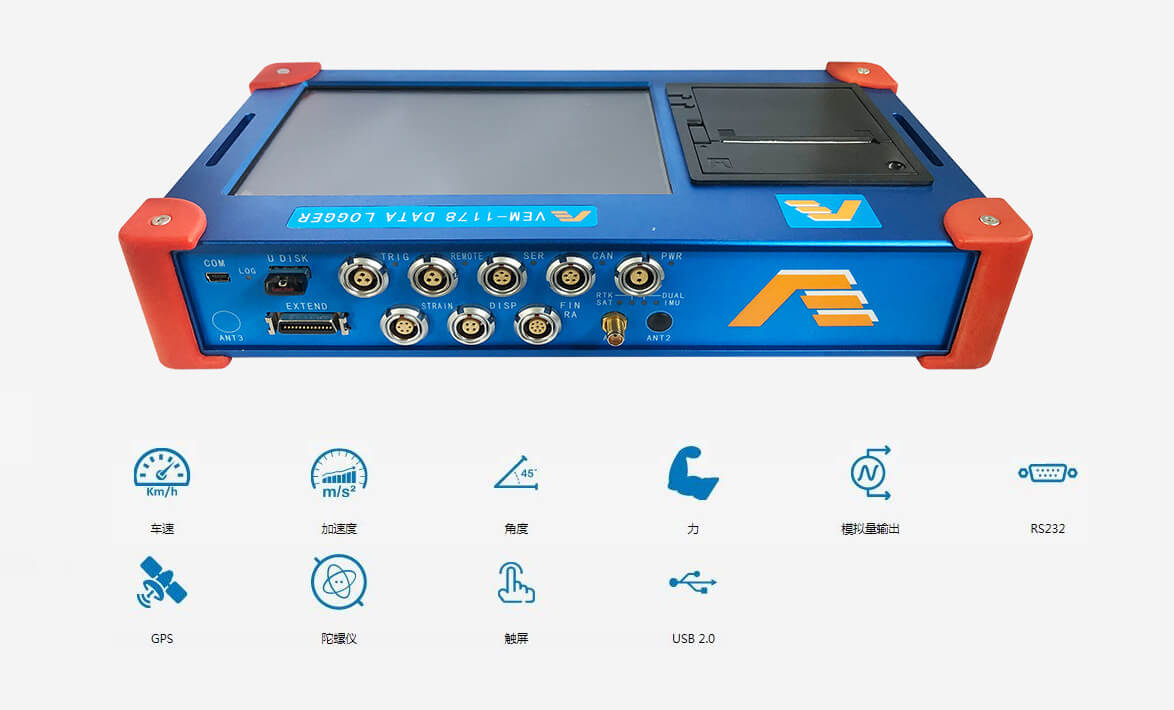

　　VEM-1178车辆性能测试仪试验设备是针对JT/T1178营运货车安全技术条件开发的一款测试仪器，该仪器集数据采集、处理分析、触摸显示为一体，具有操作简单，数据处理方便快捷，结构紧凑、便于携带等优点。可按照国标要求完成以下试验：
　　（1）JTT1178.1-2018指定的稳态圆周试验、稳态回转试验和蛇形试验；
　　（2）JTT1178.2-2018指定的稳态圆周、稳态回转、蛇形、最大摆幅和后部放大系数测试。
　　●主要特点
　　VEM-1178车辆性能测试仪原始数据U盘存储
　　7英寸工业触摸屏操作，试验过程无需电脑
　　试验开始和结束具有声音提示功能
　　车速测试，GPS更新率可选20Hz或100Hz
　　试验结束后现场实时进行数据处理
　　试验结果现场自动打印或事后打印（选配微型打印机）
　　PC机软件支持导入原始数据进行分析，生成试验报告
　　试验过程自动条件触发和结束，支持手操器操作
　　蛇形试验，支持手动触发和自动触发（选配触发器），试验快捷高效
　　●测量参数
　　VEM-1178车辆性能测试仪可测量车速、侧向加速度、前进加速度、横摆角速度、车身侧倾角、车身俯仰角、转向盘转角、转向盘力矩、距离、油耗、MFDD、踏板力、牵引力、发动机转速等。

资料下载

	VEM-1178车辆性能测试仪技术指标
车速	量程：0-400km/h；精度：±0.1 km/h；分辨率：0.01 km/h
时间	量程：无限制；精度：±0.01s；分辨率：1ms
距离	量程：无限制；精度：±0.05%（＜50cm/km）；分辨率：4mm
数据更新率	1~100Hz
GPS原始更新频率	20Hz/100Hz
模拟量输入	4CH，24位精度，6级程控放大器，输入电压±50V
车速通道	1CH，内置高精度测量级GPS/BD测速模块
CAN/OBD	2CH，可直接连接车辆CAN接口，获取车辆参数
测频/计数通道	2CH，内置供电，支持单脉冲和正交双脉冲输入
数字触发	2CH，可连接制动触发开关和手操器
RS232	2CH，可同时连接两个陀螺仪完成横向稳定性测试
无线触发模块	1CH，主频433MHz，支持蛇形试验4位置自动触发
微打（选配）	打印纸款50mm
电源输入	12VDC（7~30V宽电压）
功耗	约12W
外形尺寸LWH	227x150x50mm, 301x150x50mm（内置打印机）
重量	约1990g
