通过噪声测试系统

通过噪声测试系统
  • 概述
  • 技术指标
  • 系统配置

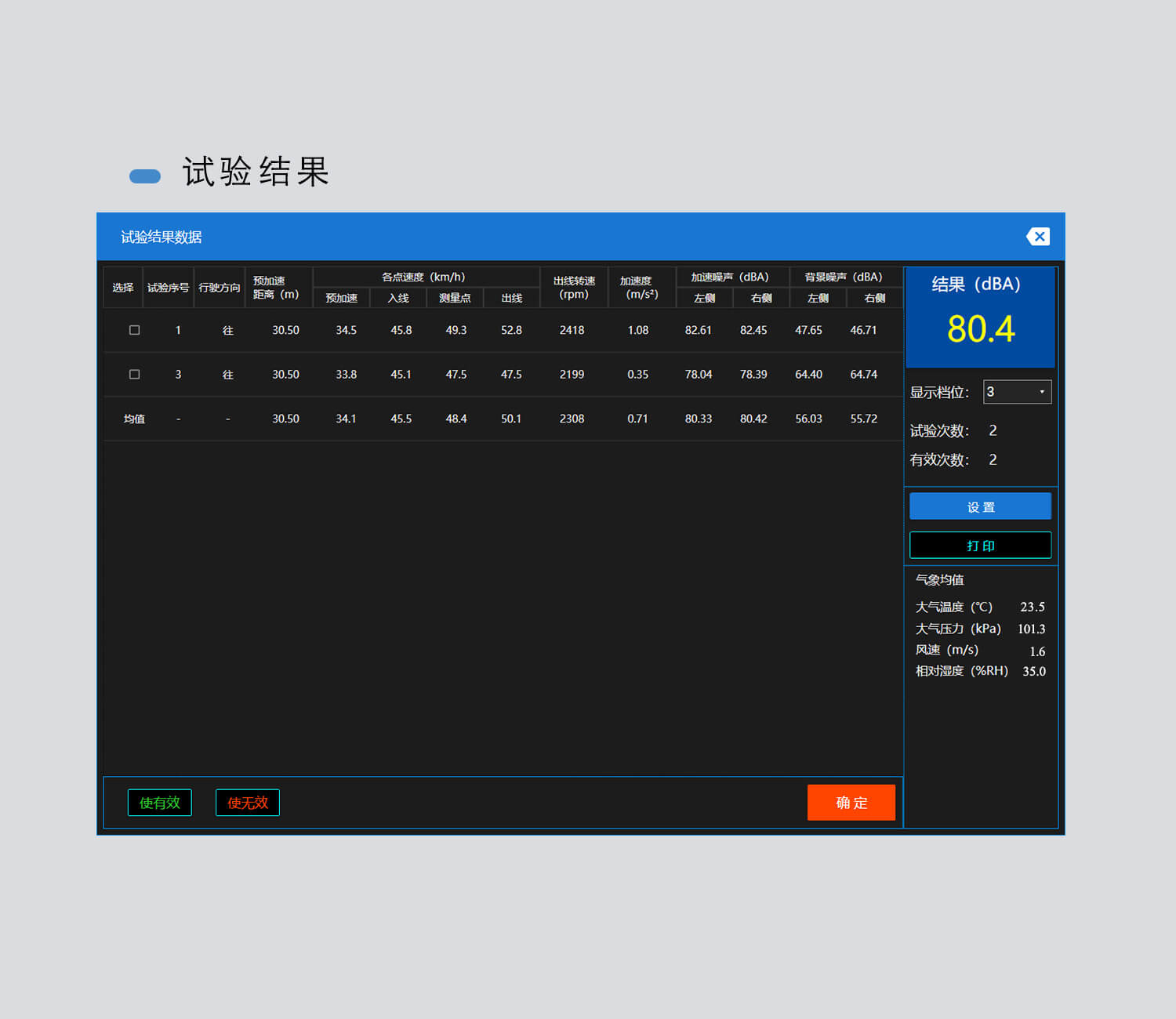

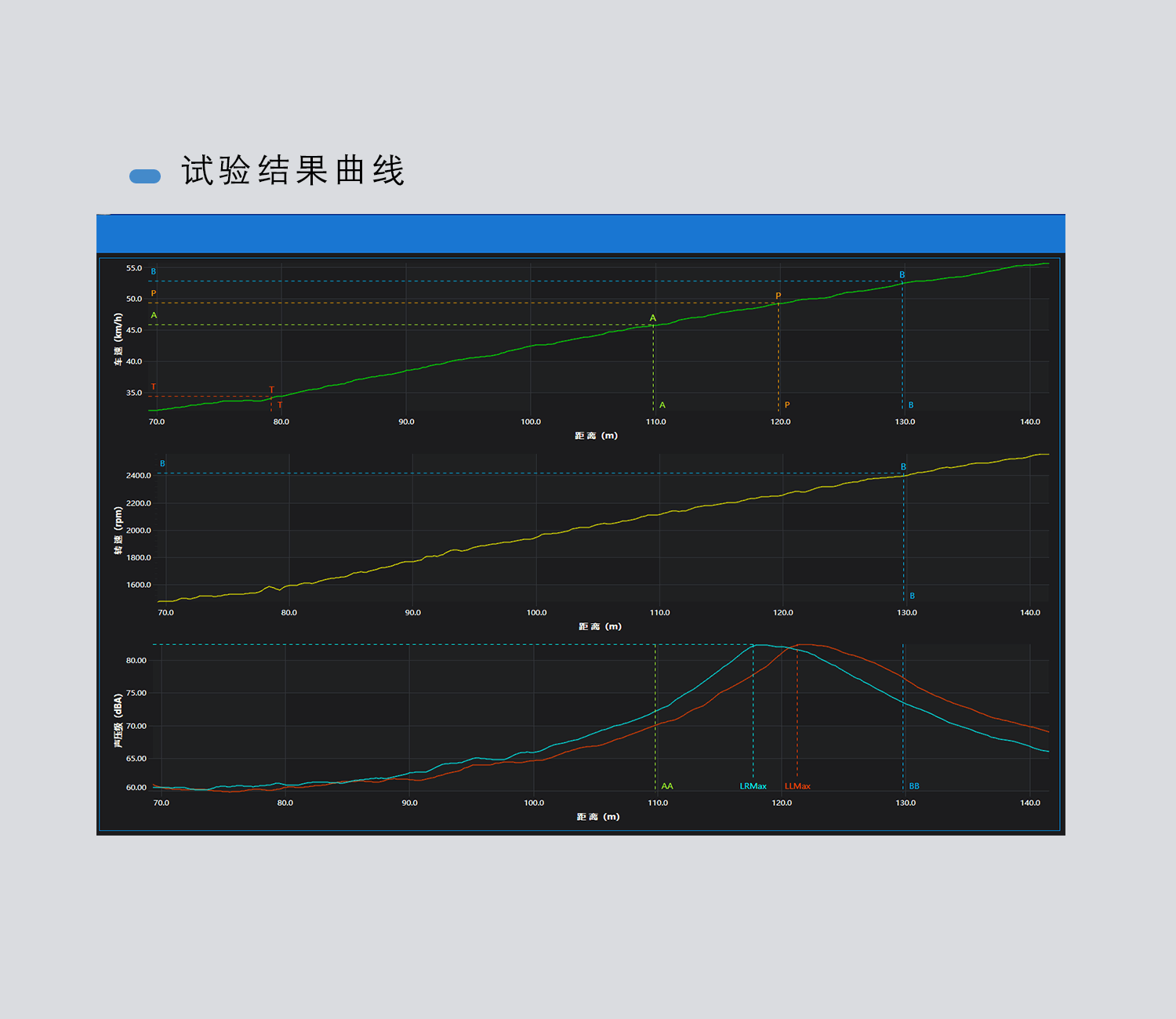

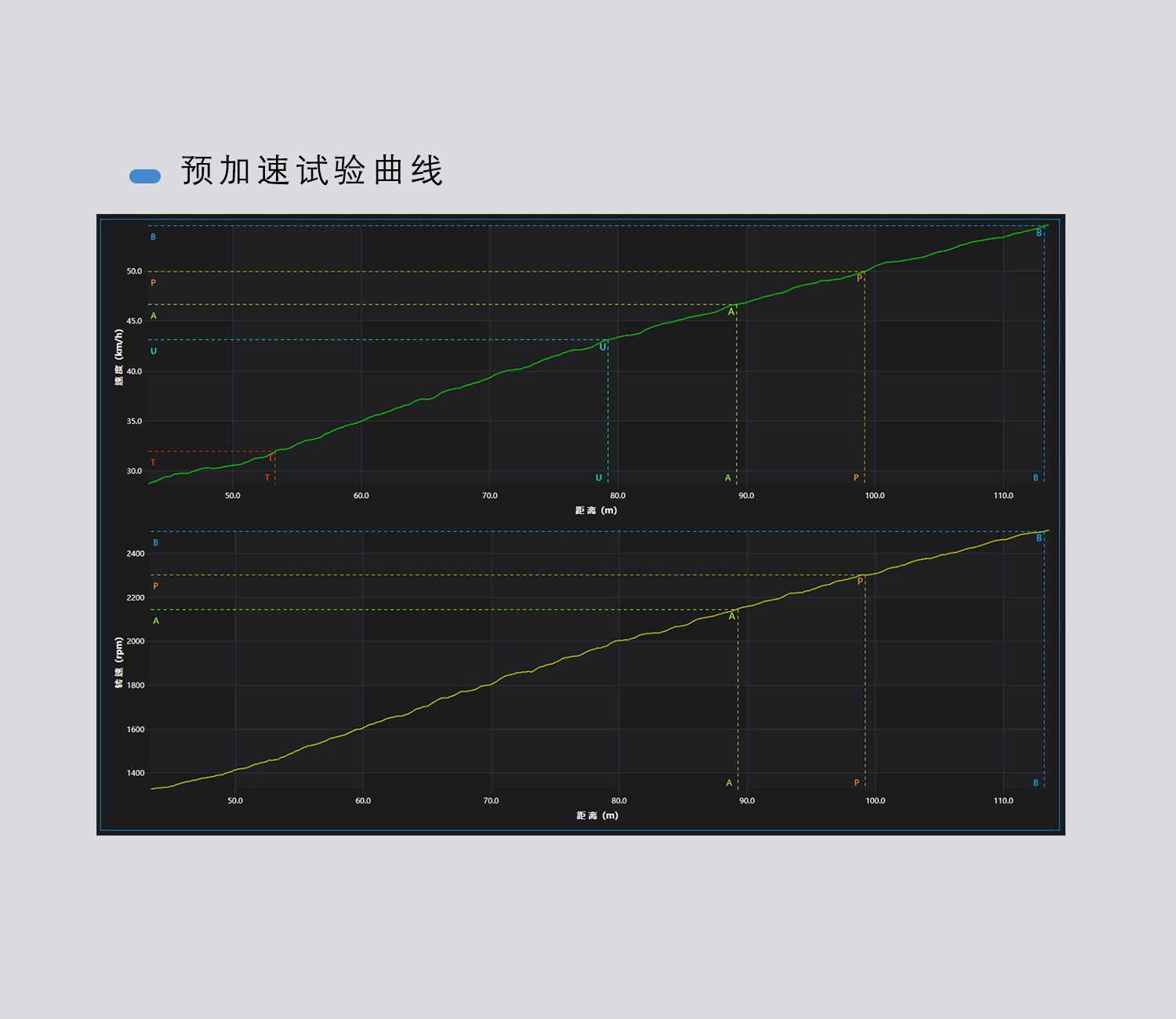

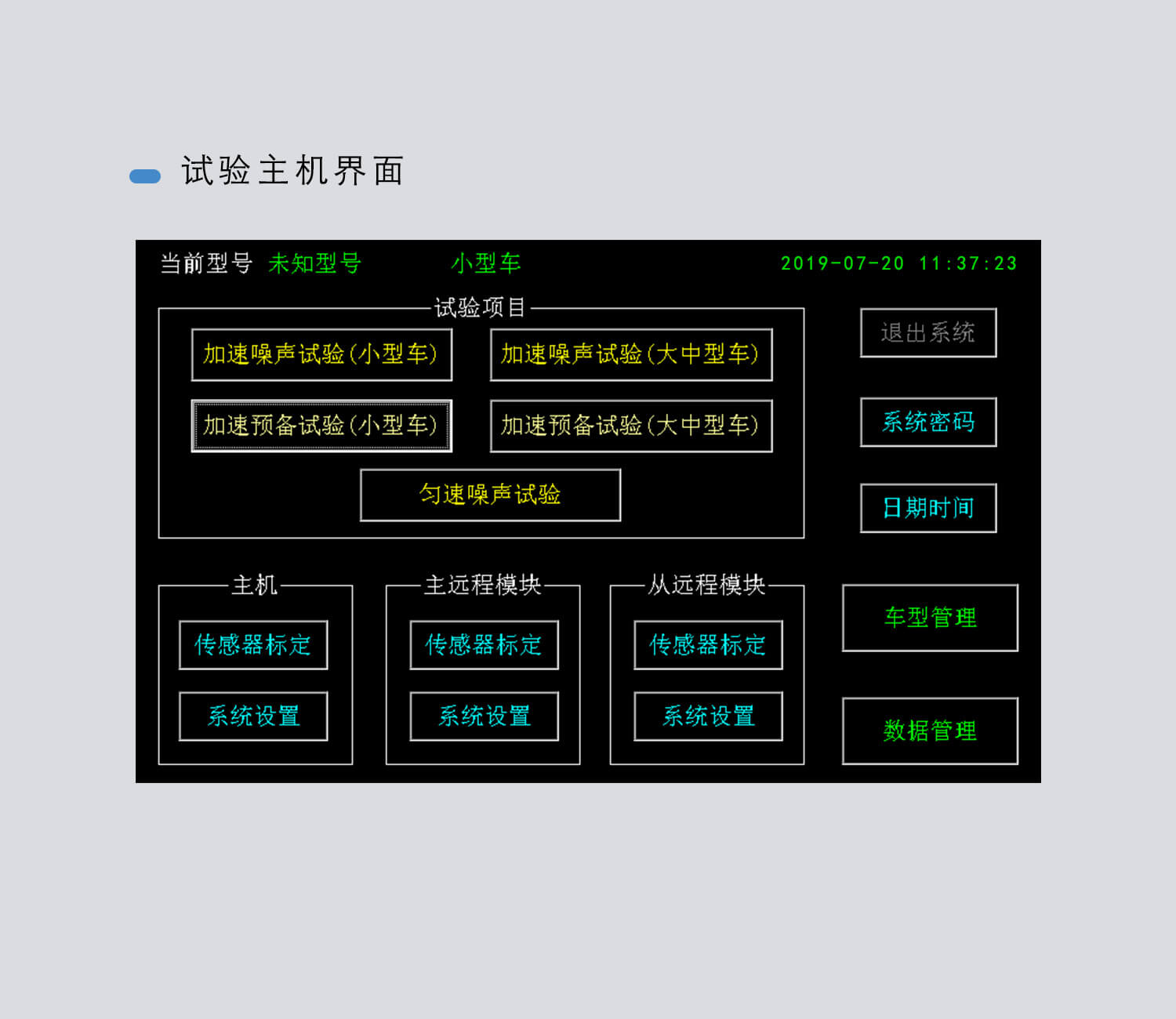

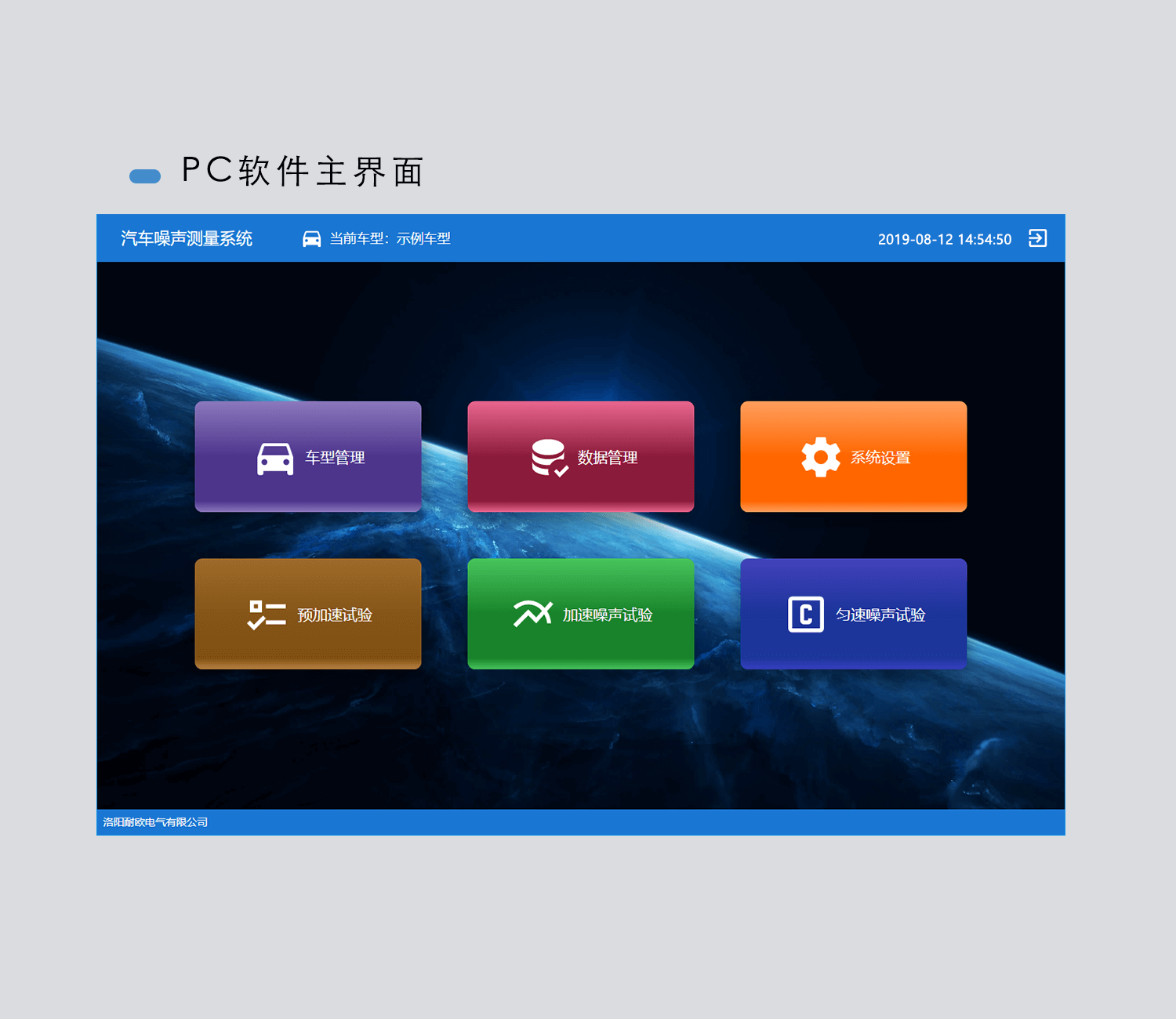

  • 测试软件

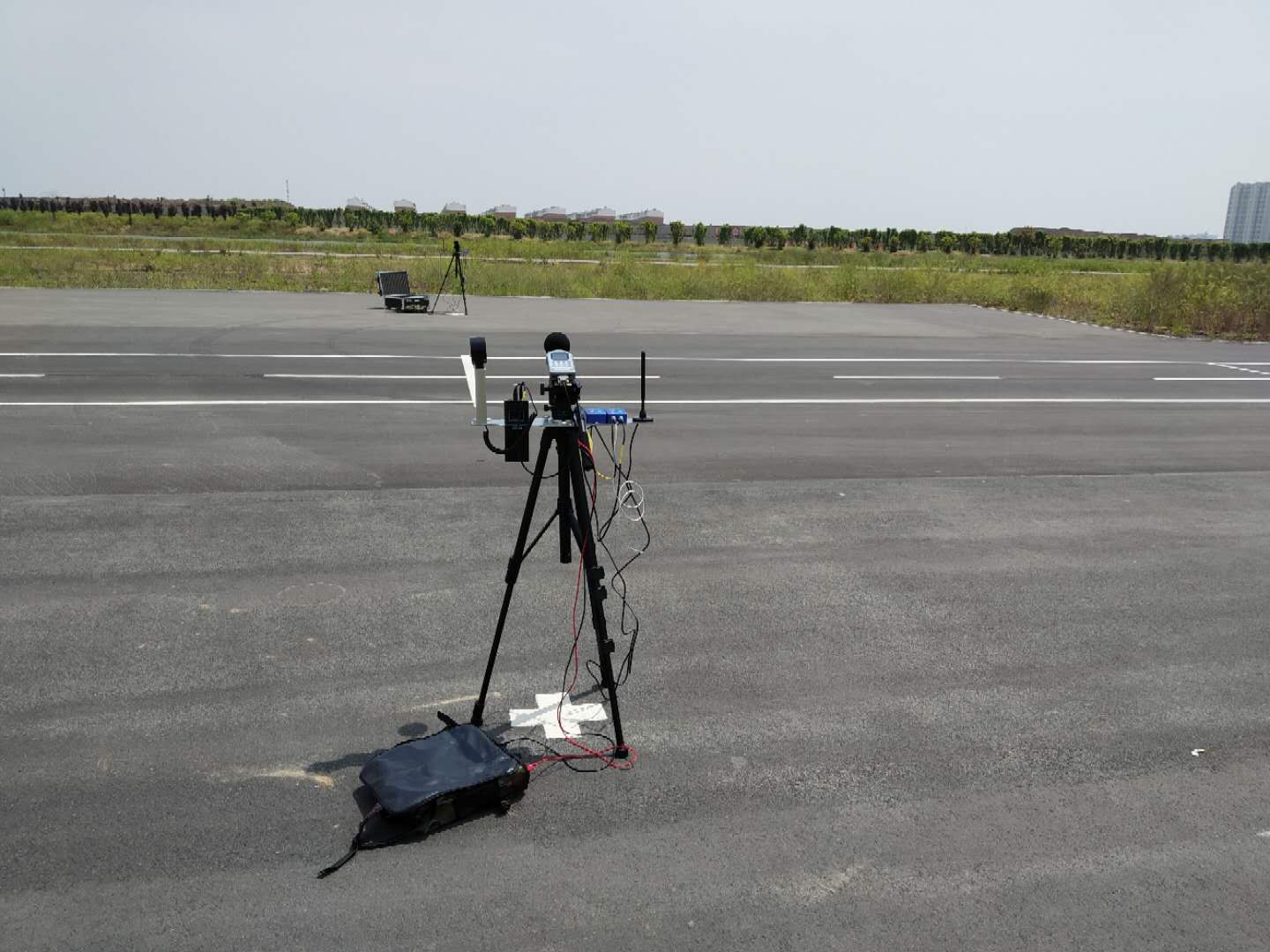

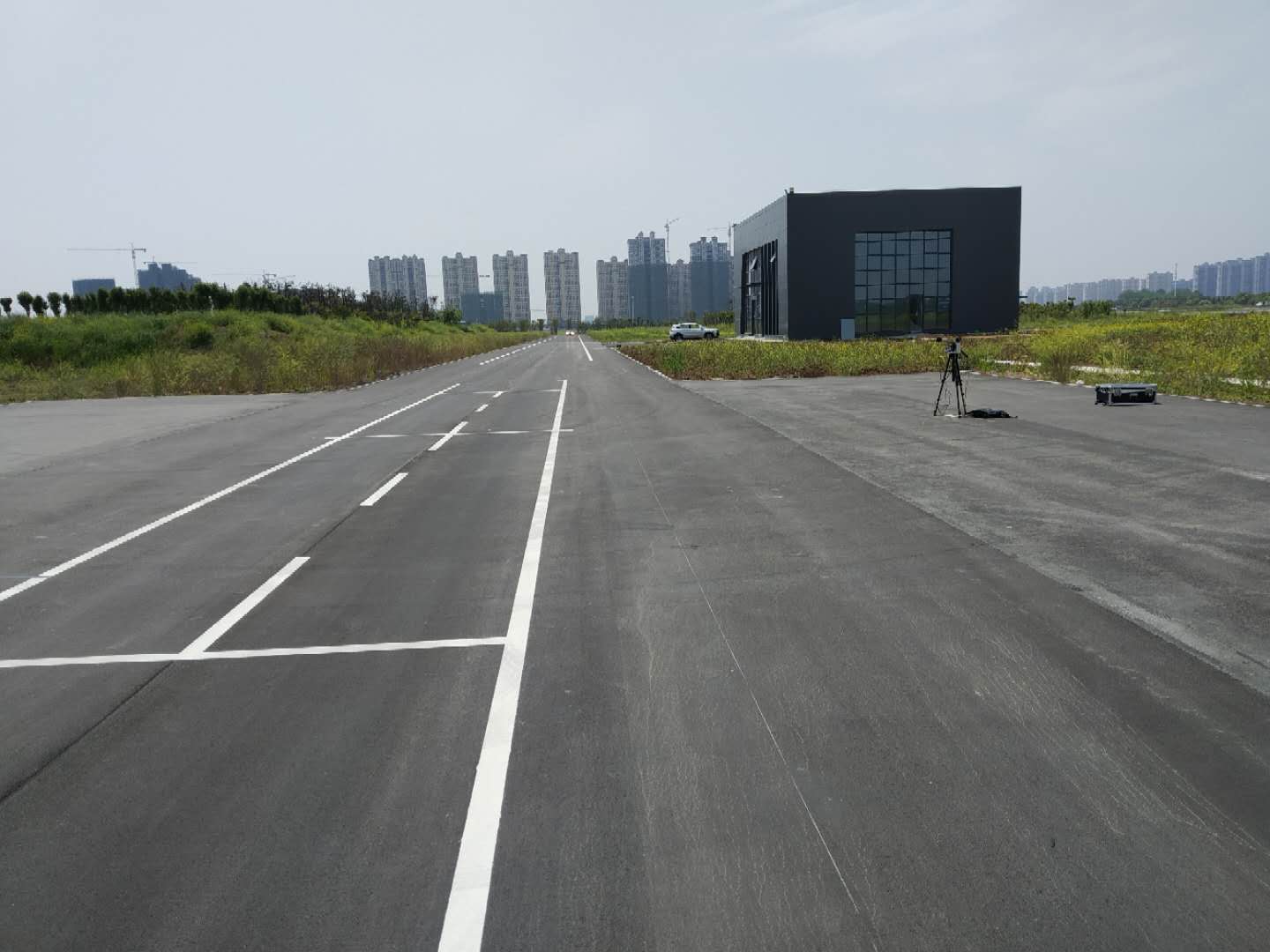

  • 应用场景
  通过噪声测试系统用于汽车加速行驶车外噪声测量,能同时满足ECE R51、GB1495-2018和GB1495-2002,设备功能、量程、精度可适用所有车型,操作方便高效。
  ●试验项目
  加速试验:GB1495-2018,GB1495-2002,ECE R51-2015
  匀速试验:GB1495-2018,GB1495-2002,ECE R51-2015
  ●测量参数
  车速、时间、距离、加速度、发动机转速、声级,气象参数(温度、风速)。
  ●通过噪声测试系统主要特点
  支持标定:支持传感器标定、试验数据管理
  参数可设:车外通过噪声测试系统可设置车长、参考点、出入线触发距离等
  打印报告:车外通过噪声测试系统可以现场打印试验结果,可以生成试验报告
  配置灵活:试验方案配置灵活,可选择单边往返测试和双边往返测试模式
  操作方便:试验开始和结束硬件自动触发,延迟小,声音提示,方便操作
  适用车型:满足ECE R51附录10方法B和GB 1495-2002方法A进行车辆加速行驶车外噪声的测量,适用于所有车型
  激光触发:激光触发传感器触发,稳定可靠;也可以配置RTK基站,自动位置触发,不需要激光触发传感器
  实时测量:可以实时测量并计算声压级、车速、发动机转速、加速时间、加速距离、试验区平均加速度等信号
  支持选配:可选配环境温度、地表温度传感器和风速传感器等,实时测量天气数据


车外通过噪声测试系统技术指标参数

车速 100Hz GPS,测速量程0-400km/h,测速精度:±0.1km/h,分辨率0.01 km/h
时间 量程:无限制,精度:0.01s
发动机转速 量程0~30KHz,测量精度:±5Hz
内置打印机 可实时在线或事后打印试验结果
无线数据传输 传输距离800m
声级计 量程:22~140dB,精度:1级
测量频率:10Hz~20KHz, 采样频率:48KHz,24位AD
支持A、C、Z频率计权,Fast、Slow、Impulse时间计权
校准器 精度1级,94dB/114dB,1kHz
数据更新率 20~1000Hz,通过主机可设置
温度测量 量程:-50℃~150℃,精度:±0.5℃
风速测量 量程:0.4~35m/s,分辨率:0.2m/s,精度:±2%
地面测量设备供电 12V锂电池组供电,充满电后连续使用时间≥60h
车载设备供电 12VDC(9~36V宽电压)
12.3英寸触摸屏 WIN10操作系统,内存4GB,固态硬盘128GB

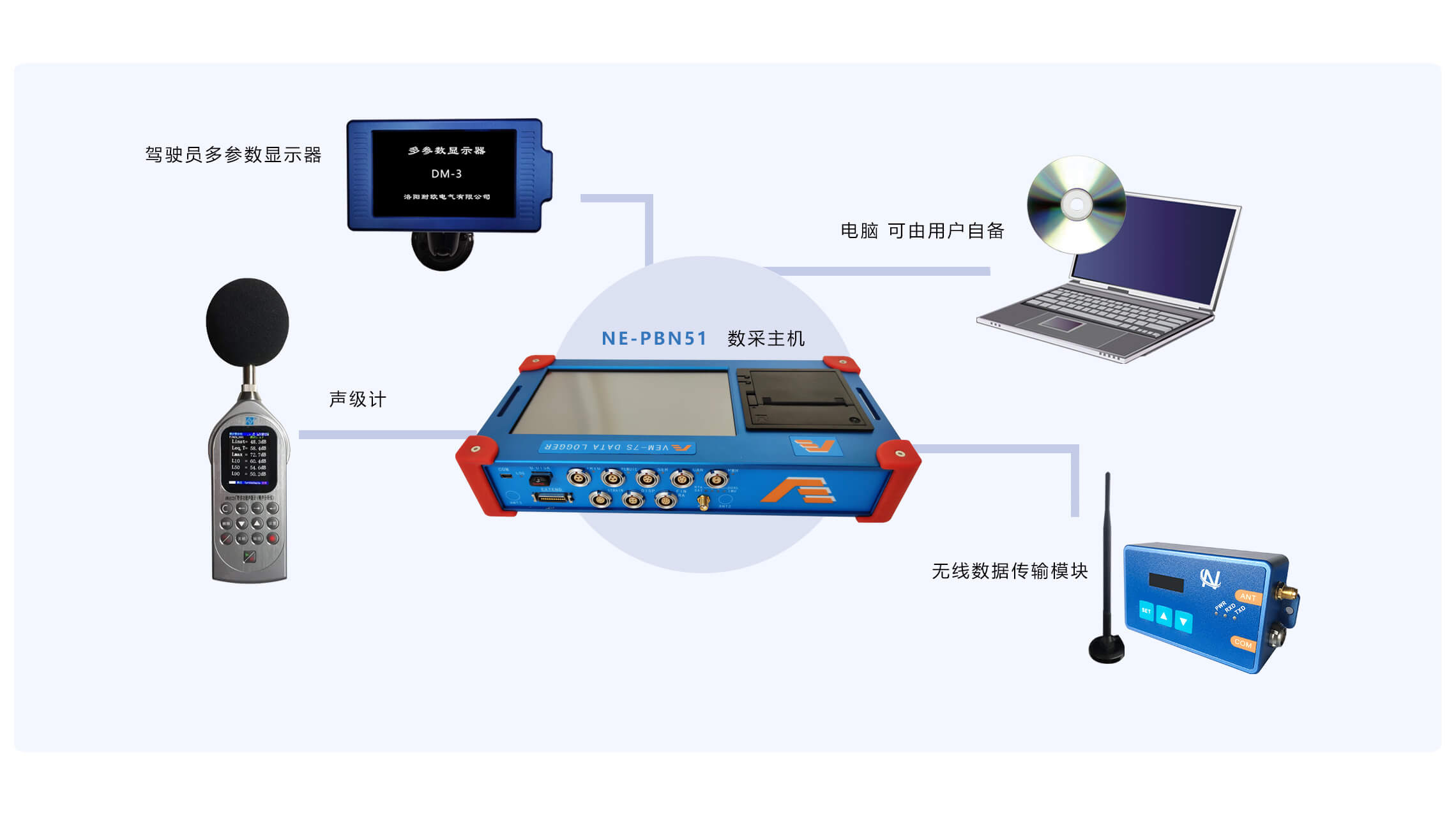

  • 车外噪声测试系统配置
    车外噪声测试系统配置
    ●系统主机:NE-PBN51
    ●数据处理显示器:12.3英寸
    ●发动机转速传感器:用户选择
    ●激光触发传感器:NE-D50NK,1个
    ●手操器:HS-1
    ●无线数据传输模块:NE-RA24G
    ●声级计(1级):用户选择
    ●声校准器(1级):用户选择
    ●声级数据采集模块:NE-AD4
    ●三脚架:液压缓冲
    ●温度传感器:PT100
    ●风速传感器:AZ-8901
    ●激光反射板:TD-120
    ●锂电池组:12V
