方向盘转向力角检测仪
方向盘转向力角检测仪也就是转向特性测试,是以TAV-8X50方向盘力矩转角传感器和VEM-5测试记录仪为核心的智能化测试系统, 可完成转向参数的长时间连续记录测试、波形显示和数据在线打印。
试验项目
●汽车转向轻便性测试(GBT6323-2014)
●车辆转向系统力矩、角度测试
方向盘转向力角检测仪测量参数
●车速、时间、距离、方向盘力矩、转角、角速度等。
主要特点
●测力方向盘转向力角检测仪内置应变放大器和精密激励电压
●双脉冲信号,具有防抖功能
●采用高对比度的显示配色方案,便于室外使用
●测力方向盘转向力角检测仪支持U盘数据记录,便于采用微机分析数据
●测力方向盘转向力角检测仪采用优化的操作界面,操作简单、便捷,适合车载应用
●可配接GPS车速传感器,同时完成车速、距离测量
●方向盘转向力角检测仪采用旋转编码器检测转向角,无温漂,无圈数限制
●可以花键连接或卡爪安装(无需拆原车方向盘)
●采用ARM9微处理器、WinCE操作系统,支持数据显示、记录终端、触屏操作、图形显示,操作方便、可靠性高
方向盘转向力角检测仪技术指标
车速
|
量程:0-400km/h;精度:±0.1 km/h;分辨率:0.01 km/h
|
时间
|
量程:无限制;精度:±1ms;分辨率:1ms
|
距离
|
量程:无限制;精度:±2cm;分辨率:4mm
|
数据更新率
|
1~100Hz
|
GPS原始更新频率
|
20Hz,100Hz选配
|
转角
|
量程:数字量输出量程无限制,模拟量输出时,量程±1500°
精度:0.05°;分辨率:0.0125°
|
转矩
|
量程:±20Nm、±50Nm、±100Nm、±150Nm、±200Nm、250Nm(可定制)
分辨率:0.01Nm
非线性:±0.3%RO(±150Nm以上为±0.5%RO)
滞后:±0.3%RO(±150Nm以上为±0.5%RO)
安全过载:120%
|
角速度
|
量程:±1000°/s;分辨率 0.025°/s;精度:0.05°/s
|
适配器
|
适合直径330mm-530mm方向盘
|
输出接口
|
通讯输出:RS232或RS422;电压输出:3CH,±10V
|
工作电压
|
9~30VDC
|
-

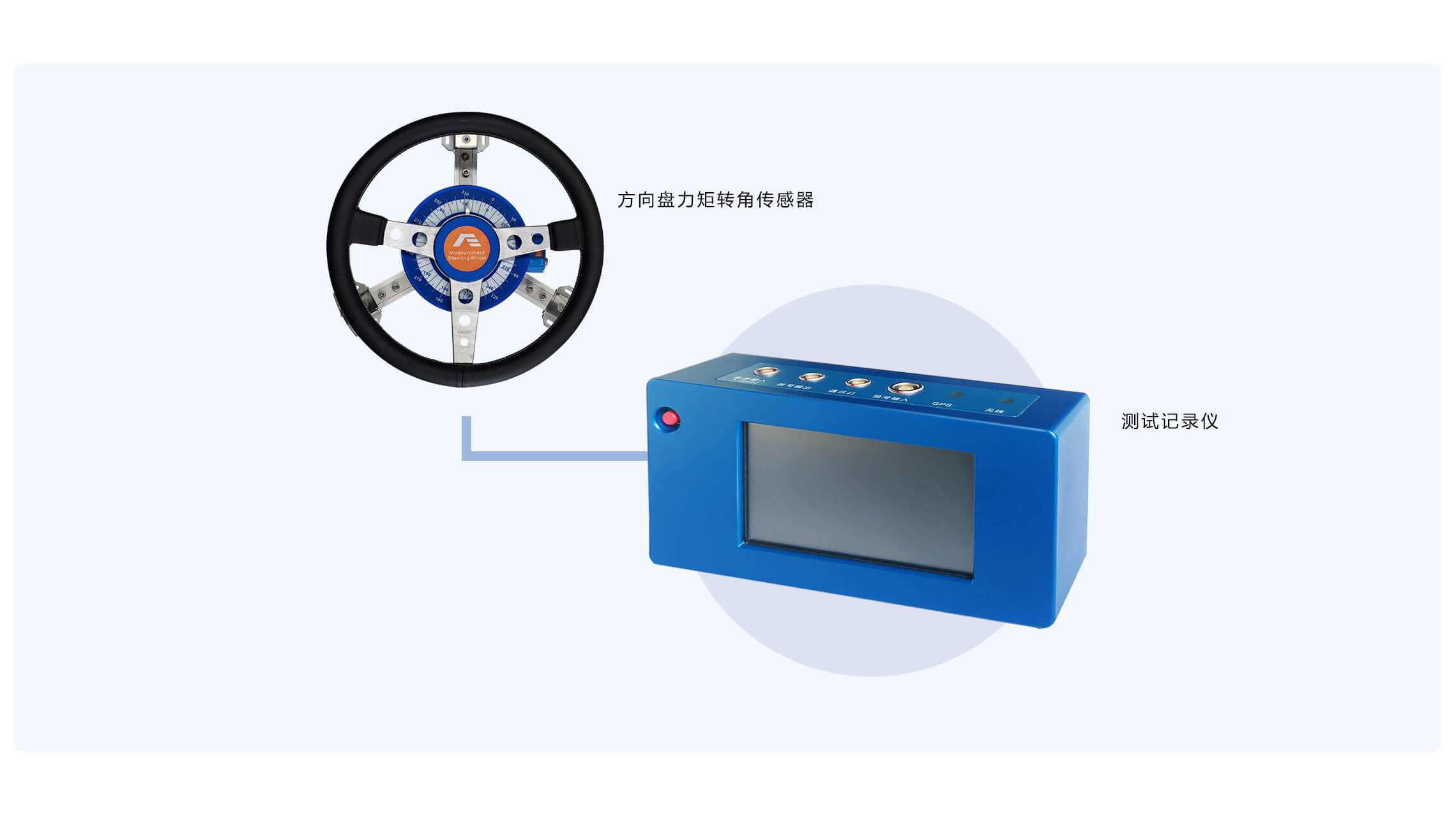

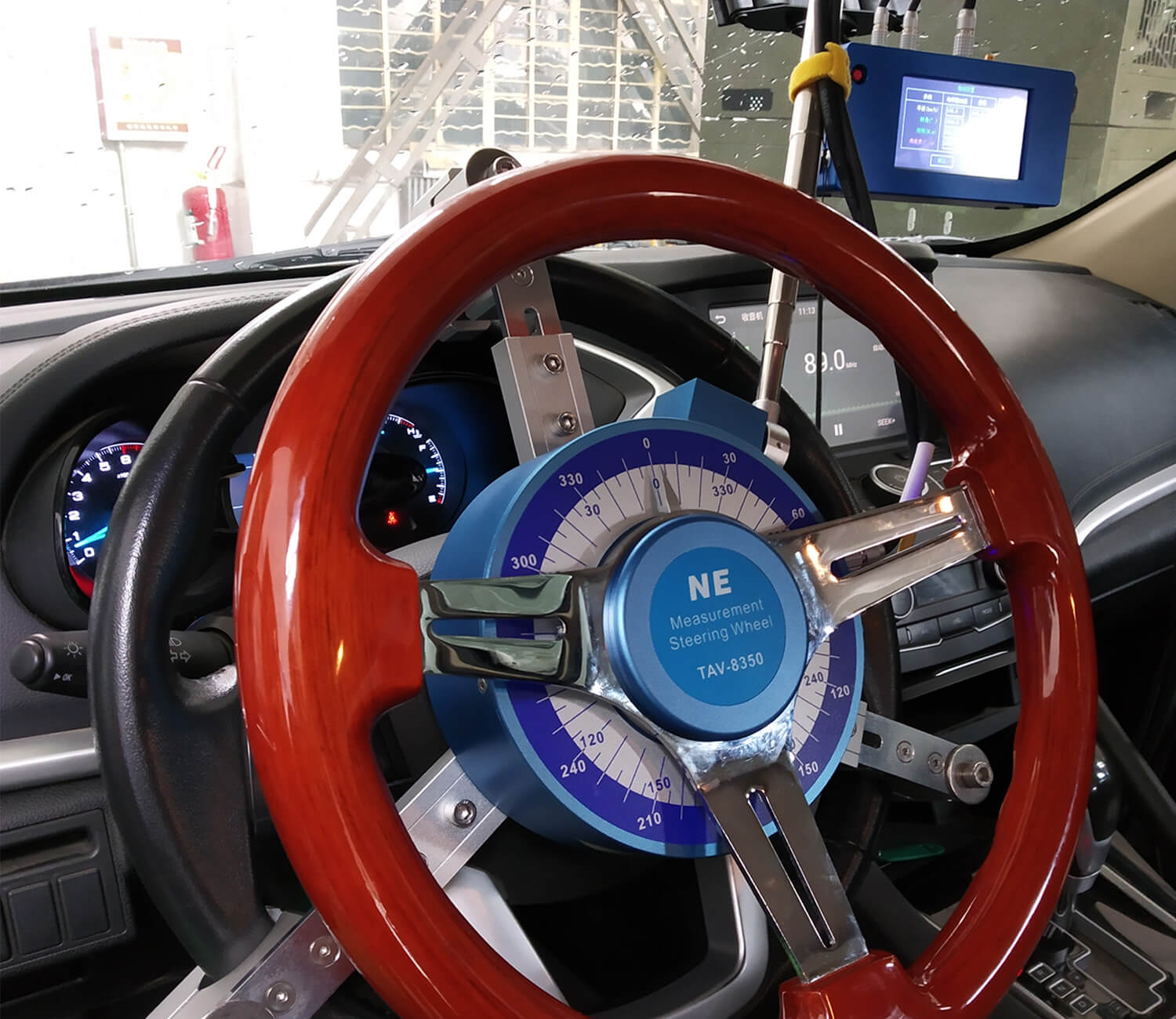

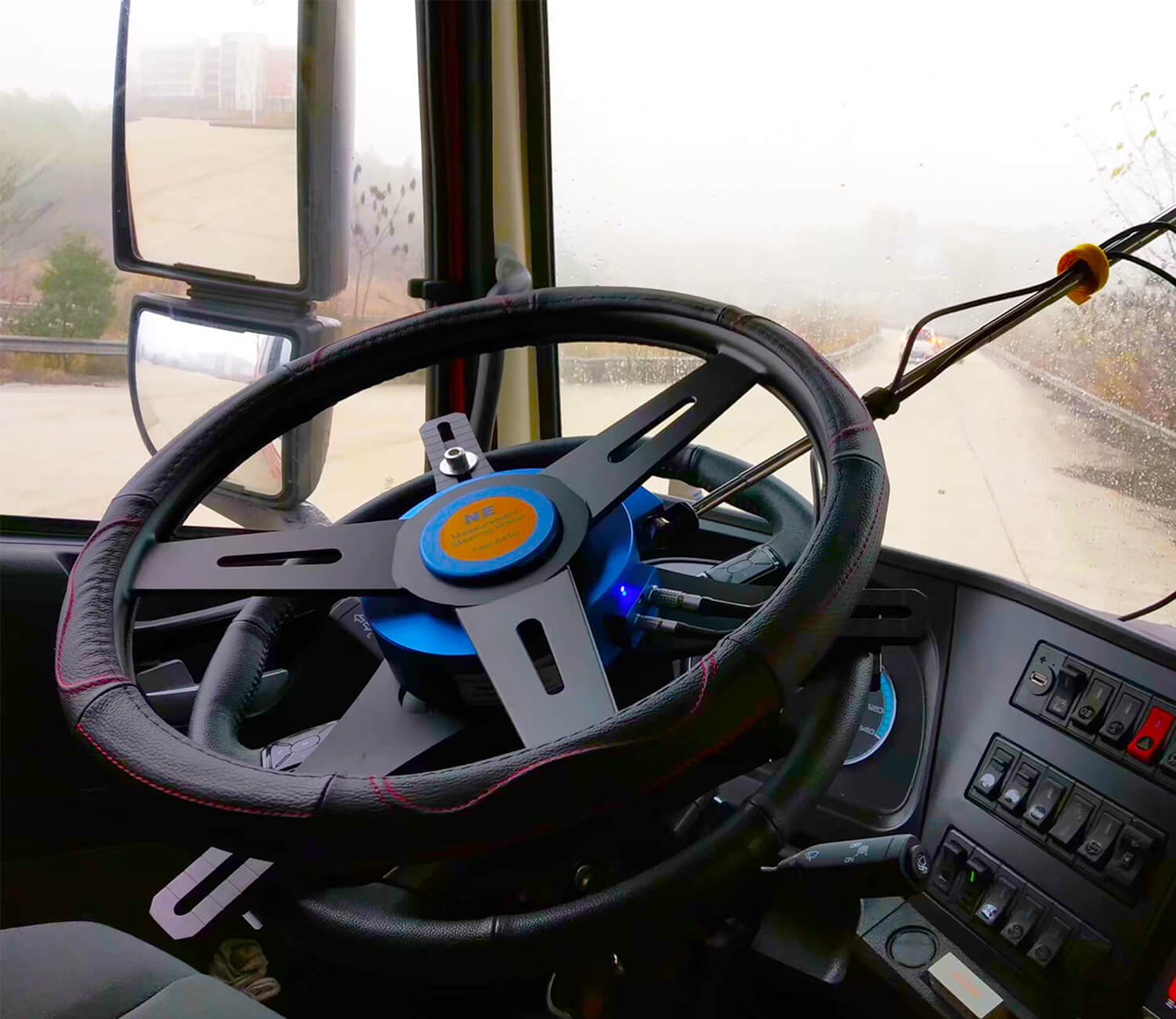

测力方向盘转向力角检测仪系统配置
●方向盘力矩转角传感器:TAV-8X50
●VEM-5测试记录仪
●试验锂电池:H32(选配)
●附件:信号线,电源线,GPS天线
●仪器收纳箱:NE-BOX8350
●可伸缩适配器
●角度基准杆
