制动响应时间测试系统

制动响应时间测试系统
  • 概述
  • 技术指标
  • 系统配置
  • 测试软件

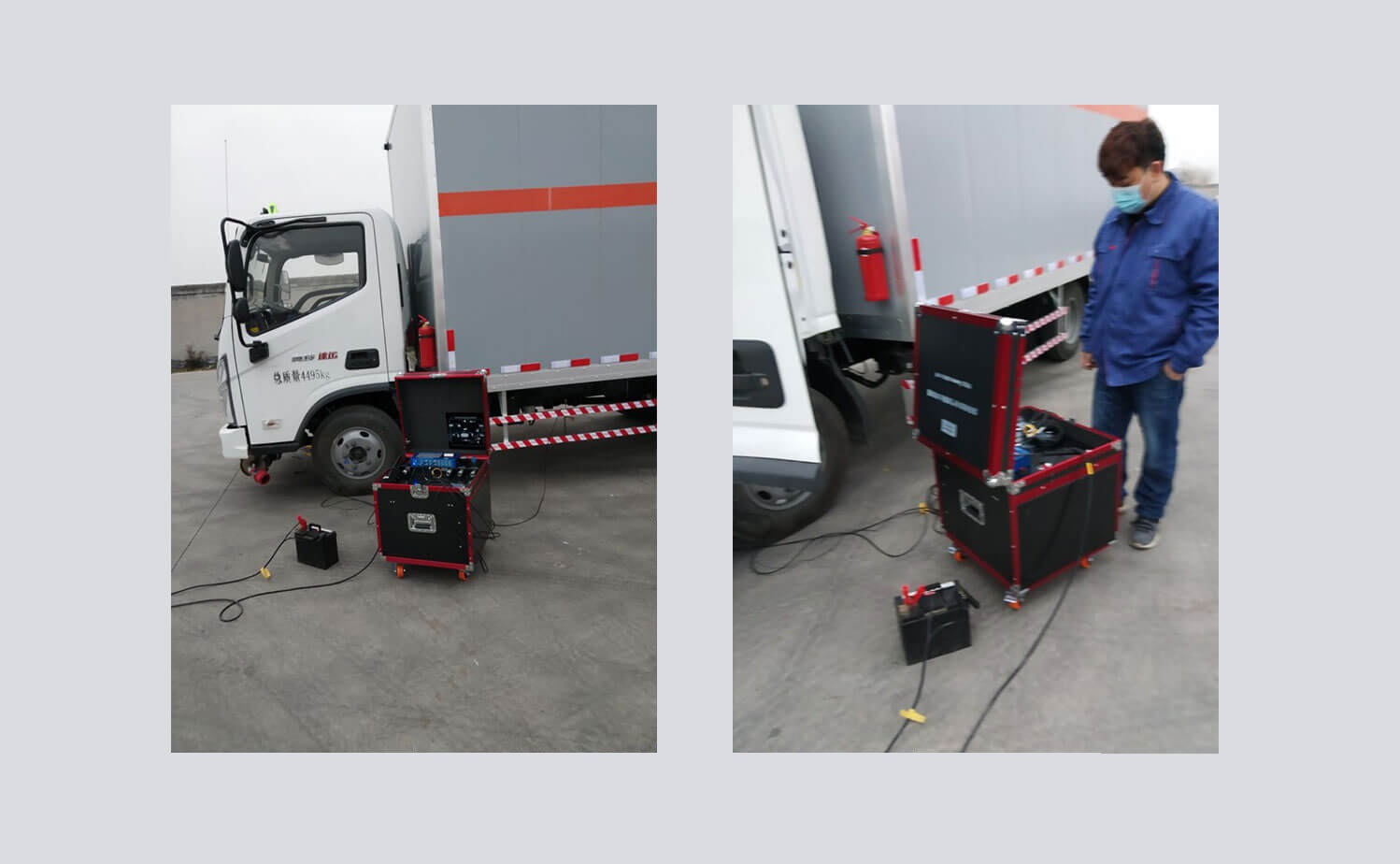

  • 应用场景
  制动响应时间测试系统测试仪用于车辆气压制动系统的测试,包括牵引车制动响应时间测试、牵引车模拟控制管路失效、机动车制动管路密封性测试、挂车制动响应时间测试、挂车制动释放时间测试、牵引车EBS响应时间测试、挂车EBS响应时间测试。严格遵循国家标准,数据同步采样,自动数据处理。
  试验项目
  牵引车制动响应时间测试
  牵引车模拟控制管路失效
  机动车制动管路密封性测试
  挂车制动响应时间测试
  挂车制动释放时间测试
  满足的国家标准:GB12676-2014,GB7258-2017,JT/T1178.1-2018,JT/T1178.2-2019
  测量参数
  牵引车储能装置压力、控制管路压力、供能管路压力、制动踏板促动时间;
  挂车制动模拟装置供能管路压力、储气筒压力、控制管路压力;
  1-5轴左、右气室压力,共10个测点。
  主要特点
  自动控制气控回路动作;
  自动数据处理;
  内置打印机,自动在线或离线打印;
  数据同步采样,无通道时间差;
  制动响应时间测试系统设备支持1-5轴左右轮同时测量;
  可适应各种车型;
  快速插头连接,方便安装;
  制动响应时间测试系统一体化便携式设计,开箱即可测试。

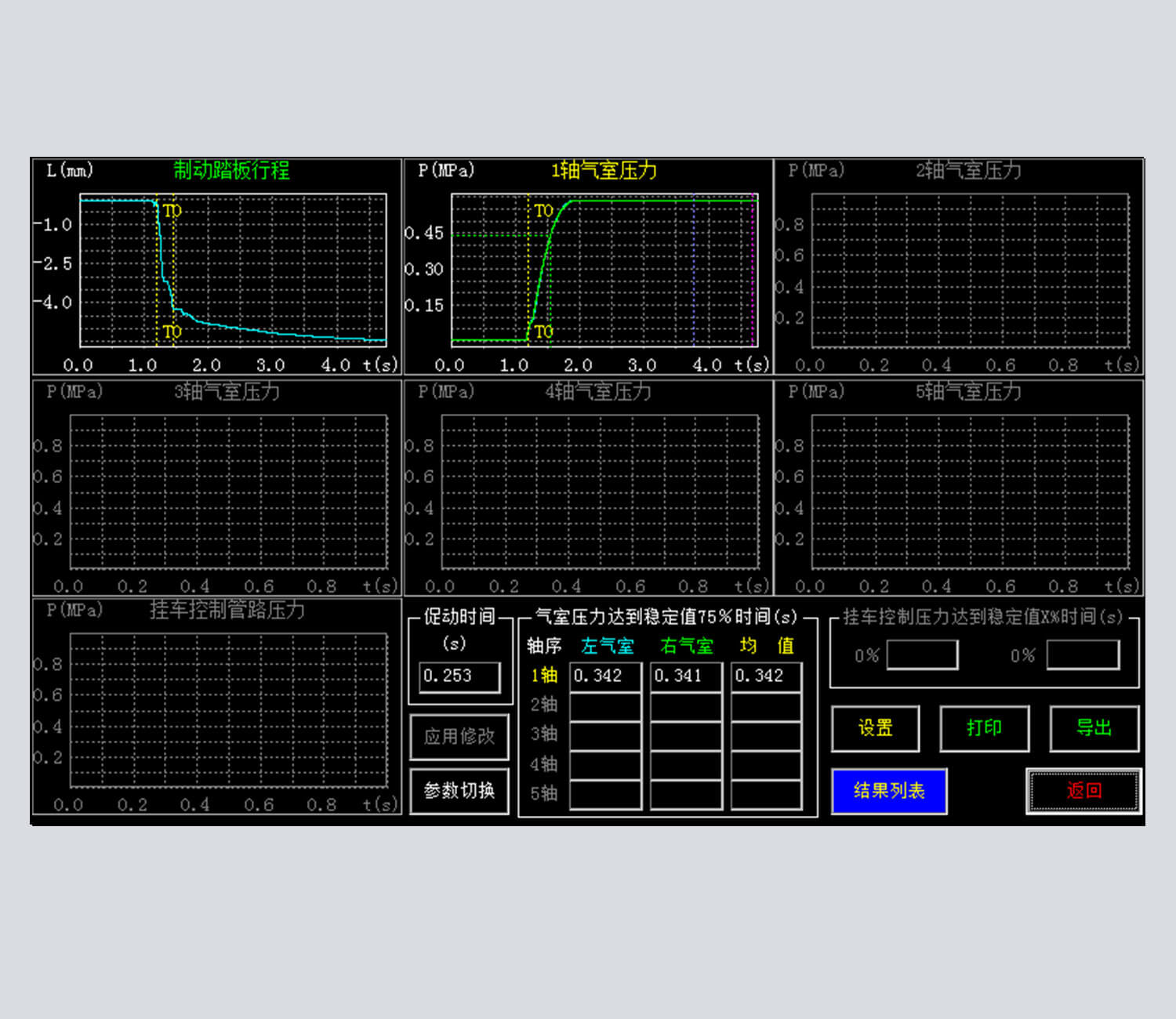

  制动响应时间测试系统软件功能

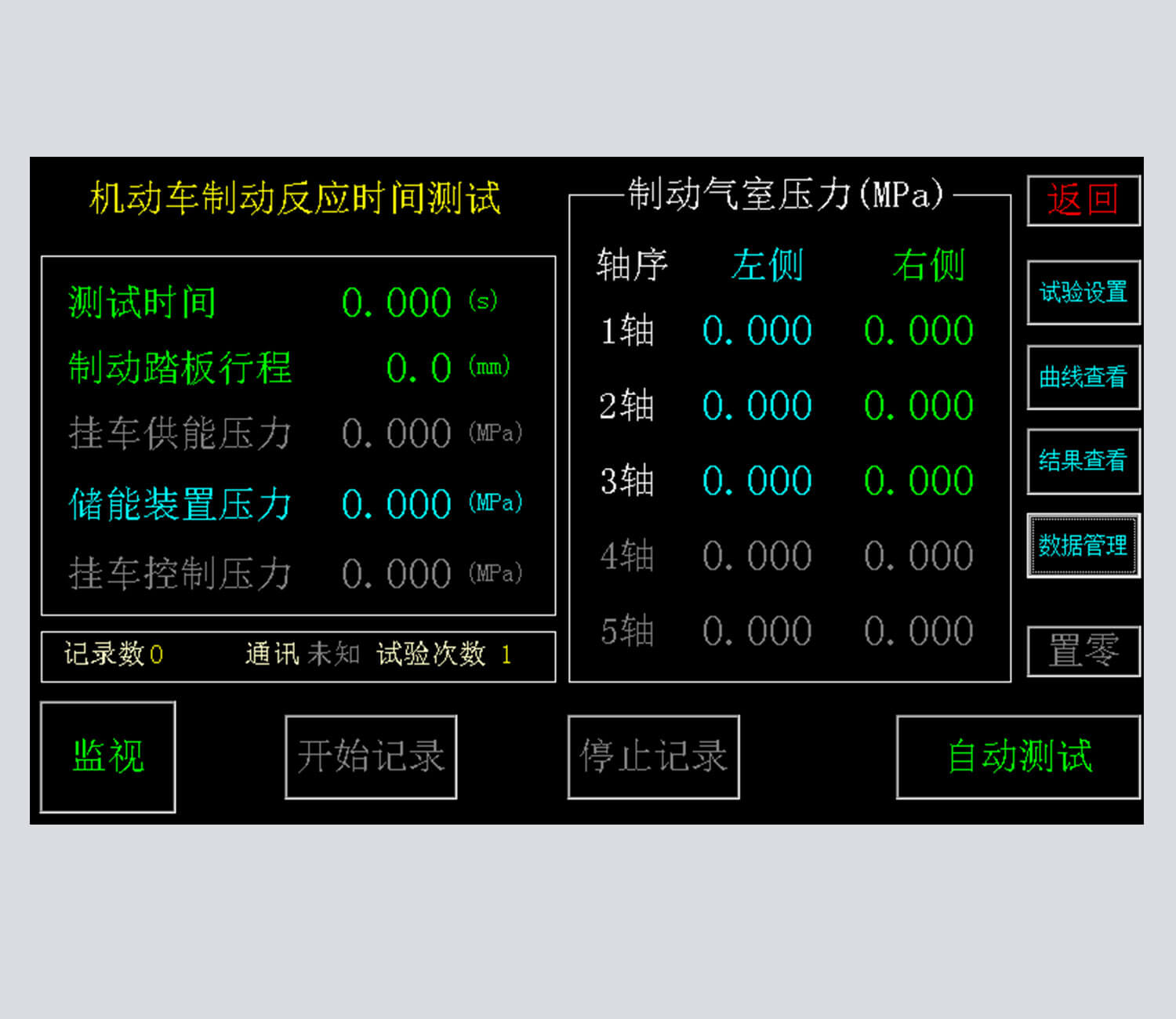

  制动响应时间测试系统具有手动测试和自动测试2种模式
  可以根据试验标准要求快速给出试验结果

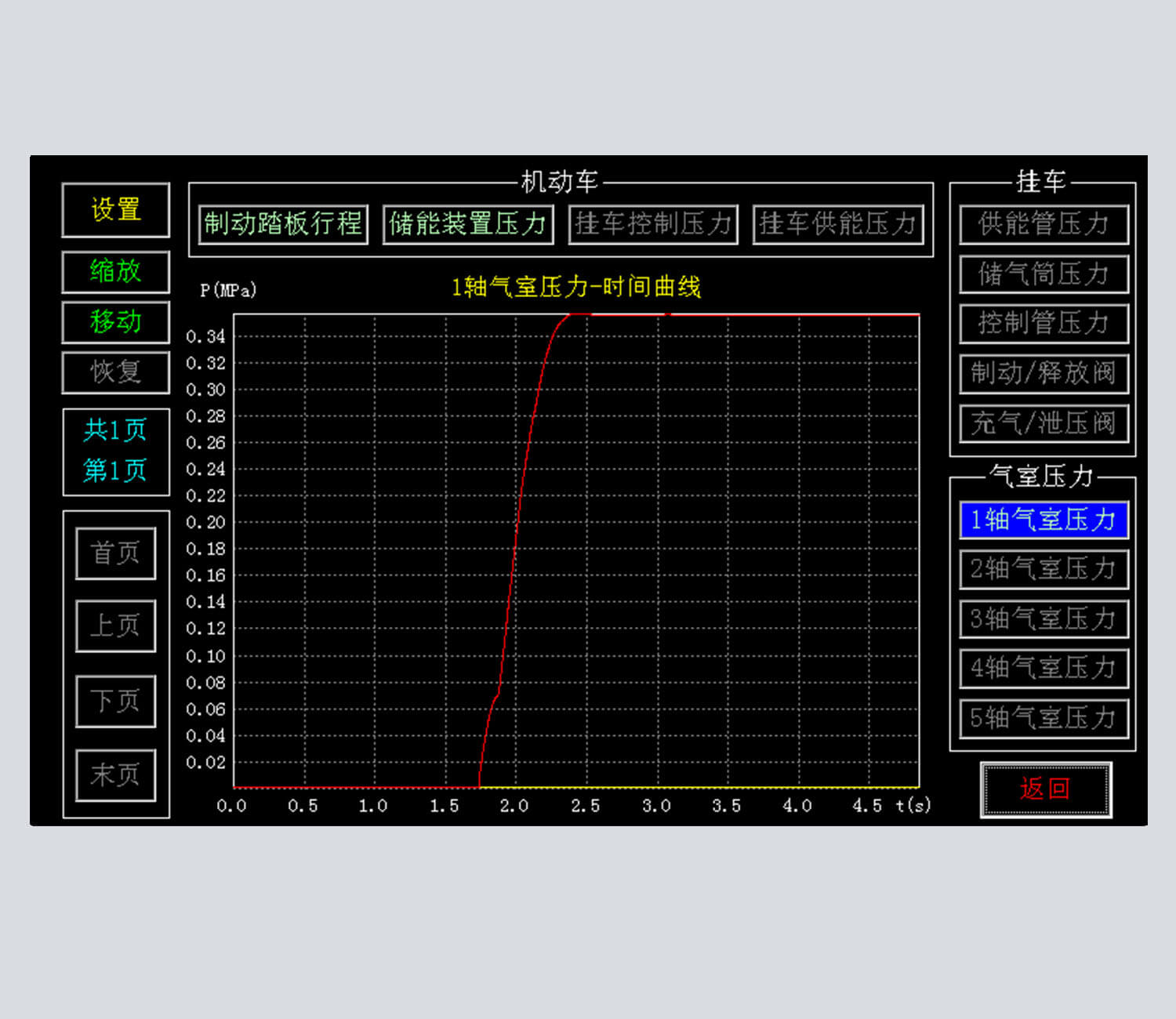

  可同时显示5个轴气室制动压力建立过程曲线
  可显示制动时供能管路压力过程曲线
  可显示踏板位移曲线
  制动响应时间测试系统具有传感器标定功能
  具有数值统计功能

制动响应时间测试系统测试仪技术指标参数

制动响应时间测试系统测控主机

压力罐容积 30±0.2L
耐压 1.25MPa
控制阀响应时间 ≤2ms
压力检测点 标配16通道,可扩展
数据采集通道 16通道同步采样,16位精度
开关信号输出通道 4通道,控制电磁阀
主机 主频1GHz,7英寸触摸显示屏;
内置微型打印机,自动打印测试结果;
一体化便携式结构,结构紧凑,开箱即可测试。
工作环境 温度-20~60℃,湿度10~85%(不结露);
供电电压 24VDC

压力传感器

量程 0-1.6MPa
输出 4-20mA
接口 M10*1
供电 12-30VDC
精度 ±0.25%FS
线长 8米(可定制)

刹车动作感应传感器

踏板行程测量 量程:0~360°,精度±0.05°;
踏板速度测量 量程:0~720°/s,精度±0.1°/s;

  • 制动响应时间测试系统配置

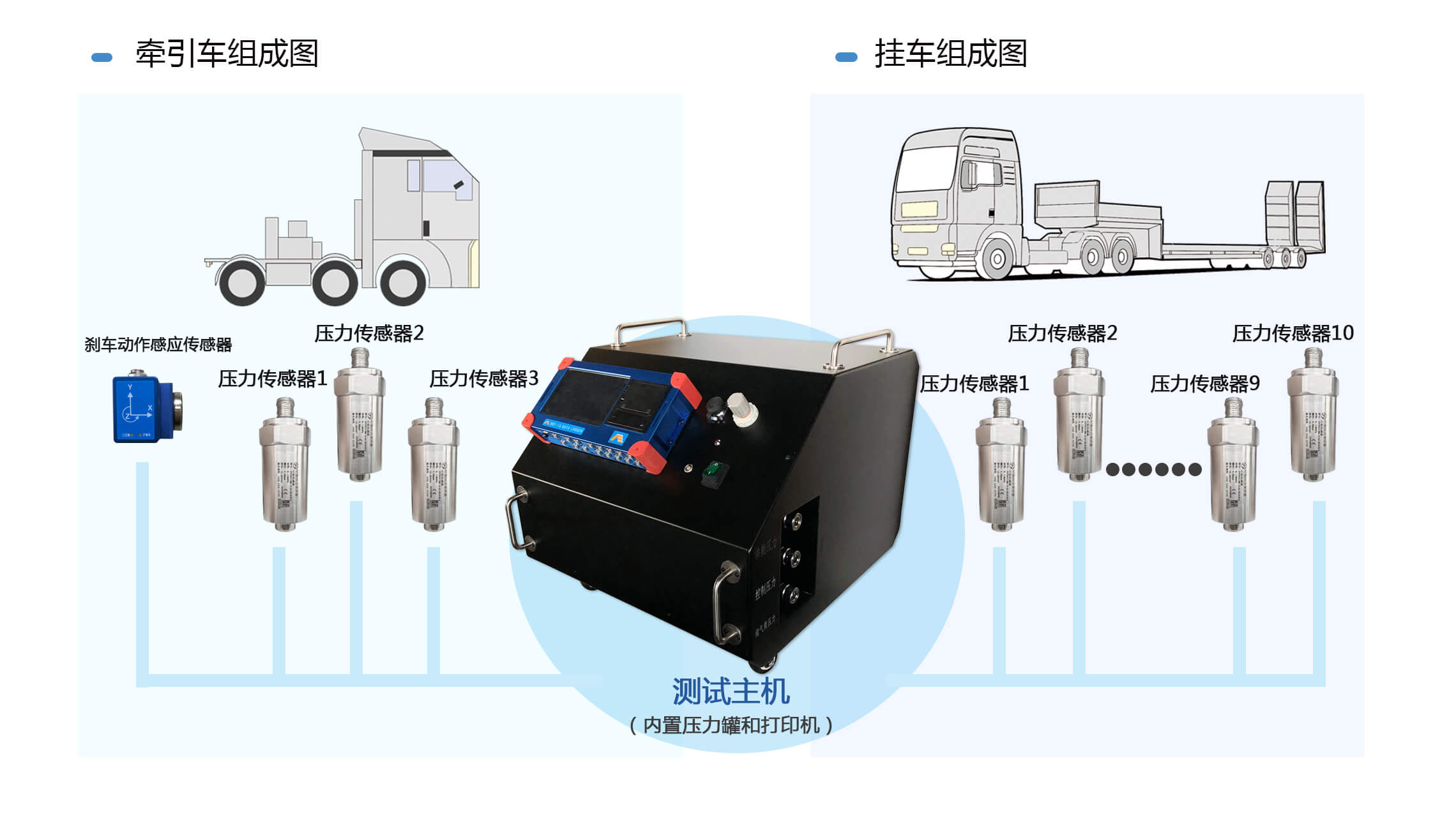

    制动响应时间测试系统配置
    ●测控主机(BRT-16),内置储气罐、气控单元、传感器、数采主机,打印机等
    ●嵌入式测控软件
    ●内置3个压力传感器(1.6MPa),外部可接5- 10个压力传感器
    ●刹车动作感应传感器(NE-PBS)
    ●配套附件(线缆、管路等)
    ●计量校准证书(纸质)
