VEM-7D双天线测试主机

VEM-7D双天线测试主机
  • 产品概述
  • 技术指标

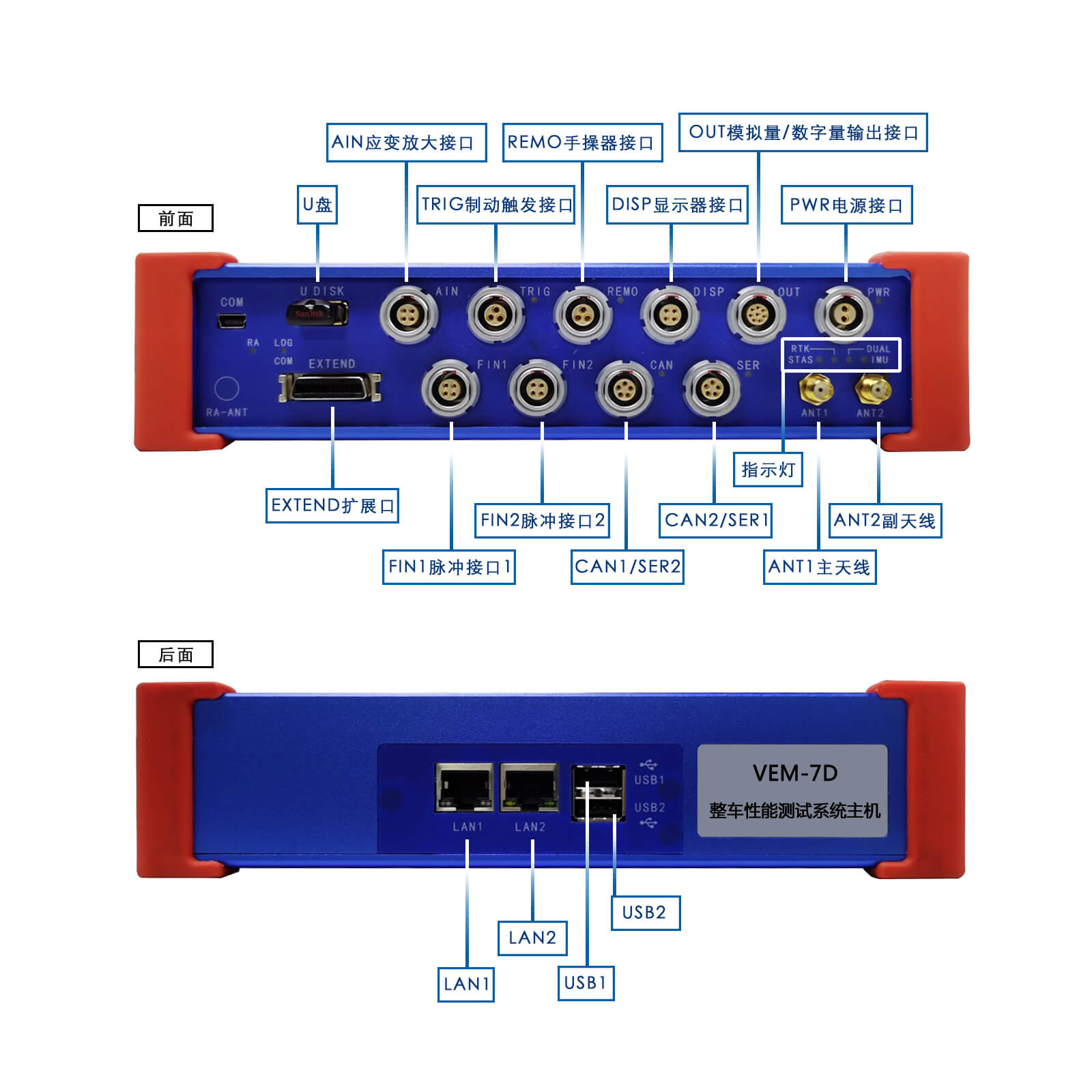

  • 输入输出接口
  VEM-7D双天线测试主机是一款具有双天线系统、能够测量航向角的多功能车辆性能测试设备,集数据采集、处理分析、触摸显示为一体,具有速度测试精度高、操作简单、数据处理方便快捷,结构紧凑、便于携带等优点。可按照国标要求完成以下试验:
  (1)动力性、经济性、制动性、里程表校验、爬陡坡、牵引性能测试等;
  (2)GB/T6323-2014规定的操纵稳定性7项试验;
  (3)JTT1178.1-2018指定的稳态圆周试验、稳态回转试验和蛇形试验;
  (4)JTT1178.2-2018指定的稳态圆周、稳态回转、蛇形、最大摆幅和后部放大系数测试;
  (5)平顺性测试(需连接振动测量模块);
  (6)阻尼比和固有频率测试(需连接振动测量模块);
  (7)ABS测试(需连接频率模块和模拟量模块)。
  主要特点:
  ●原始数据U盘存储
  ●GPS双天线测试系统,测试精度高
  ●7英寸工业触摸屏操作,试验过程无需电脑
  ●试验开始和结束具有声音提示功能
  ●车速测试,GPS更新率可选20Hz、100Hz可选
  ●VEM-7D双天线测试主机试验结束后现场实时进行数据处理
  ●试验结果现场自动打印或事后打印(选配微型打印机)
  ●PC机软件支持导入原始数据进行分析,生成试验报告
  ●试验过程自动条件触发和结束,支持手操器操作
  ●蛇形试验,支持手动触发和自动触发(选配触发器),试验快捷高效
  测量参数:
  ●车速、侧向加速度、前进加速度、横摆角速度、车身侧倾角、车身俯仰角、转向盘转角、转向盘力矩、距离、油耗、MFDD、踏板力、牵引力、发动机转速等。
车速 量程:0-720km/h;精度:±0.05 km/h;分辨率:0.01 km/h
时间 量程:无限制;精度:±1ms;分辨率:1ms
距离 量程:无限制;精度:±2cm;分辨率:4mm
数据更新率 1~100Hz
GPS原始更新频率 20Hz,100Hz选配,双天线功能
模拟量输入 4CH,24位精度,6级程控放大器,输入电压±50V
车速通道 1CH,内置高精度测量级GPS/BD测速模块
CAN/OBD 2CH,可直接连接车辆CAN接口,获取车辆参数
测频/计数通道 2CH,内置供电,支持单脉冲和正交双脉冲输入
数字触发 2CH,可连接制动触发开关和手操器
RS232 2CH,可同时连接两个陀螺仪完成横向稳定性测试
无线触发模块 1CH,主频433MHz,支持蛇形试验4位置自动触发
微打(选配) 打印纸款50mm
电源输入 12VDC(7~30V宽电压)
功耗 约12W
外形尺寸LWH 227x150x50mm, 301x150x50mm(内置打印机)
重量 约1990g
