方向盘力矩转角传感器

方向盘力矩转角传感器
  • 产品特点
  • 技术指标
  • 应用场景

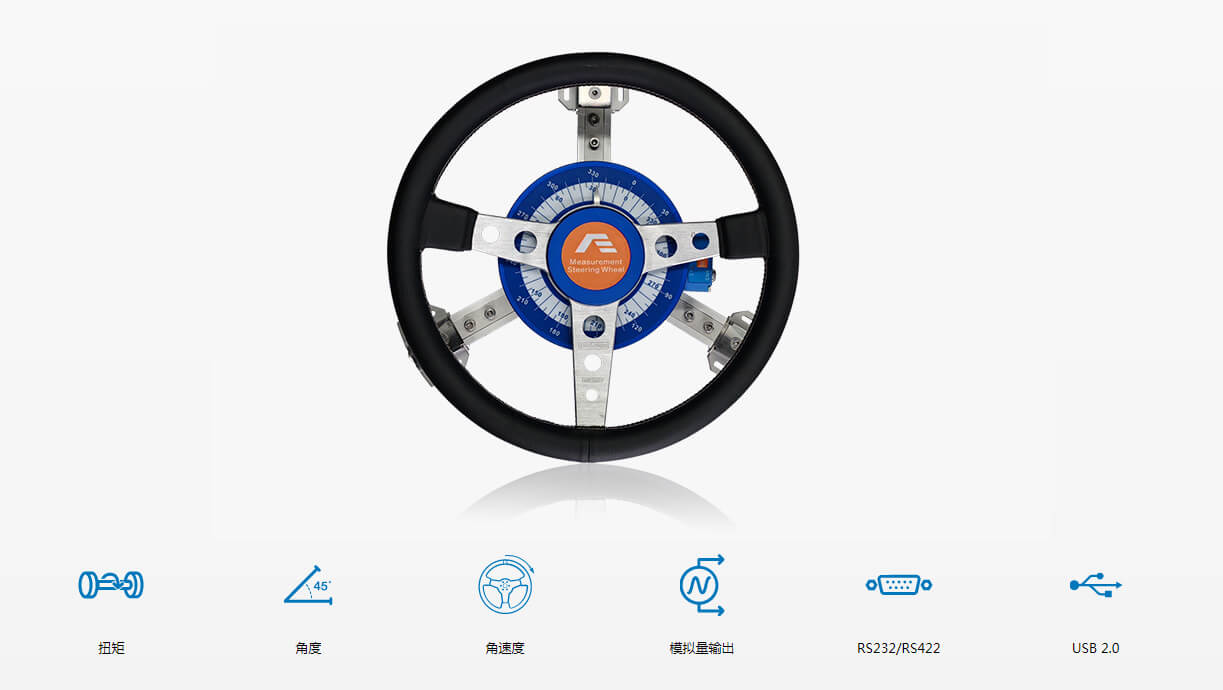

  方向盘力矩转角传感器(也称测力方向盘)是以高速微处理器为核心的智能化测量仪器,主要用于汽车操纵稳定性试验、横向稳定性试验和汽车的转向盘转动参数测量。角度测量采用高精度光电编码器,无需调零,无转动圈数限制;转矩测量采用应变式扭矩传感器。底部设计了轻量化通用铝合金转接适配器,可以快捷安装在原车方向盘上。
  主要特点:
  ●具有转角刻度显示,方便转向时确定转动位置,便于试验操作
  采用高精度光电旋转编码器检测转向盘转动角度,无转动圈数限制
  内置应变仪表放大器和精密稳定激励电压
  双脉冲信号,具有防抖、辨向功能

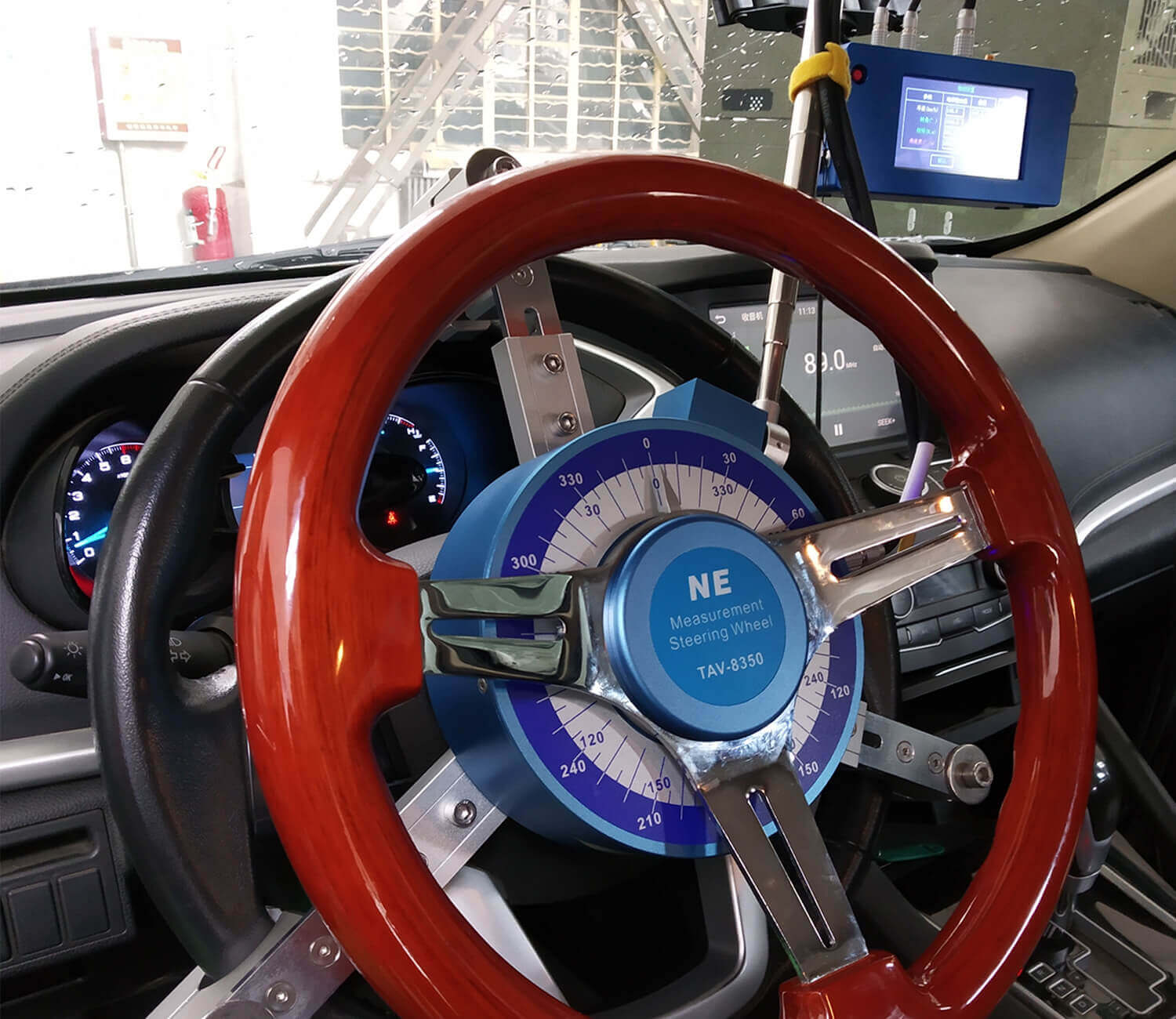

  通用性强,兼容主流方向盘尺寸,可以使用卡爪安装在原车方向盘上,无需拆卸原车方向盘

方向盘力矩转角传感器

NE-TAV8350 NE-TAV8450
转向角度测量
量程 无限制(数字输出);±1500°(电压输出) 无限制(数字输出);±1500°(电压输出)
分辨率 0.018° 0.018°
精度 0.1° 0.1°
转向力矩测量
量程 ±20~200Nm(用户指定) ±20~200Nm(用户指定)
分辨率 0.01Nm 0.01Nm
非线性 ±0.3%RO(小量程为±0.15%RO) ±0.3%RO(小量程为±0.15%RO)
滞后 ±0.3%RO(小量程为±0.15%RO) ±0.3%RO(小量程为±0.15%RO)
安全过载 120% 120%
转向角速度测量
量程 ±1000°/s ±1000°/s
分辨率 0.018°/s 0.018°/s
精度 0.1°/s 0.1°/s
适配器
卡爪连接 330~430mm 430~530mm
花键连接 用户指定 用户指定
适应车型 乘用车 商用车
其他
工作电源 9~30VDC,功耗约6W 9~30VDC,功耗约6W
工作环境 温度:-20~70℃;湿度:10%~90%RH(不结露) 温度:-20~70℃;湿度:10%~90%RH(不结露)
重量 约3.3kg 约3.6kg

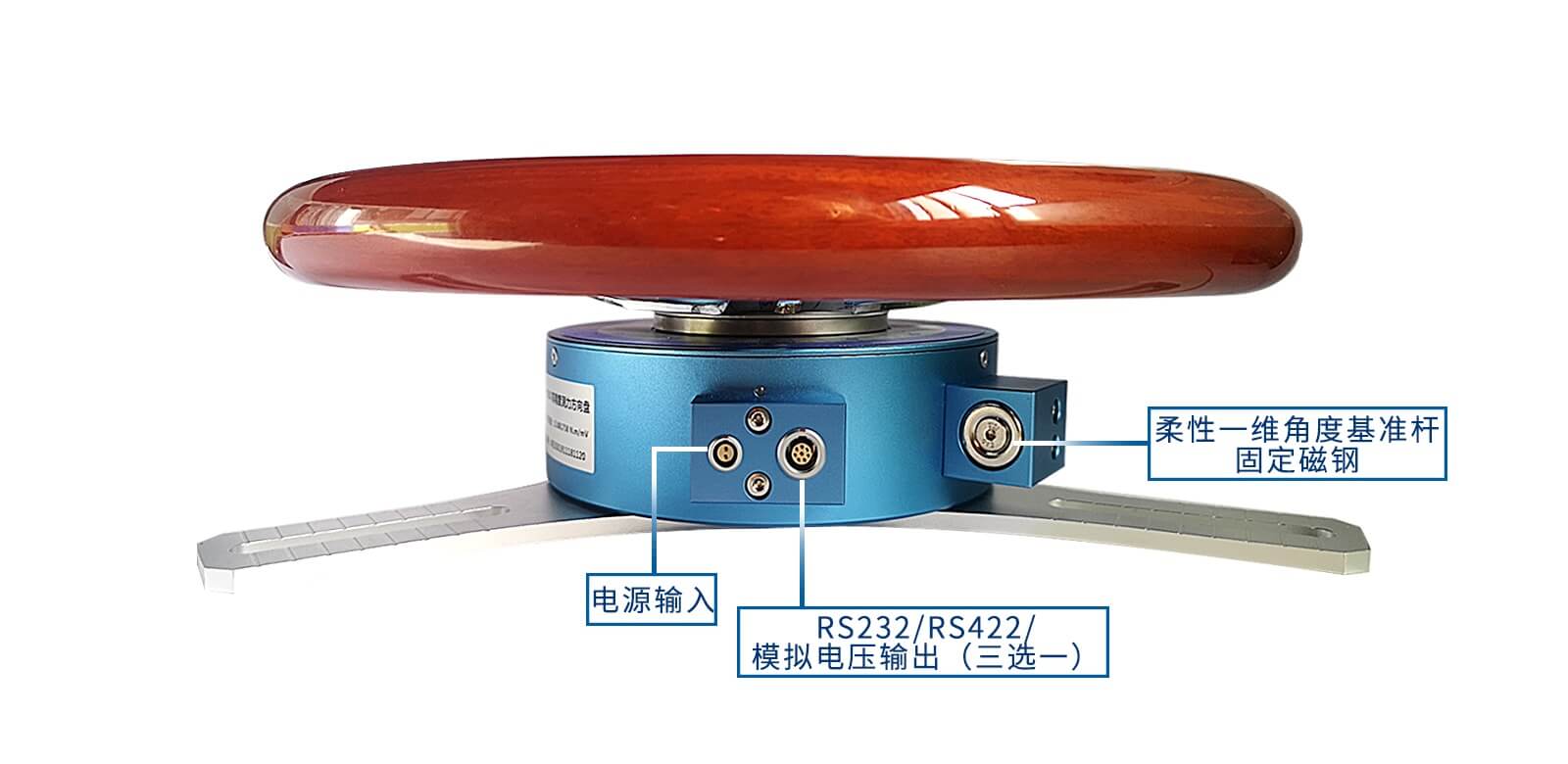

输出接口 电压输出:3CH,±10V;通讯输出:RS232、RS485、CAN 电压输出:3CH,±10V;通讯输出:RS232、RS485、CAN
