方向盘转向力角检测仪使用方法与一般技术要求

时间:2021-07-20 15:19:01 点击:184 次 来源:洛阳耐欧车辆性能测试设备厂家
  方向盘转向力角检测仪是一种在汽车整车性能检测中,检测汽车转向盘操纵力及转动角度的仪器,更加智能化的仪器系统还能完成检测参数的长时间连续记录、波形显示及数据在线打印,为了方便客户使用,这里耐欧小编为大家整理了方向盘转向力角检测仪使用方法与一般技术要求,以供大家参考。

方向盘转向力角检测仪使用方法


  在进行检测前将方向盘转向力角检测仪可靠地安装在被测车辆的方向盘上,安装应保证三个固定脚长度一致,并将锁紧螺栓扭紧,然后开始进行检测:
  1、打开电源开关,接通电源,在开始新测试前,应按一下“清除”键,将上一次测试的上限值以及用户存储值清除掉,以免影响新的测试,然后仪器即开始对方向盘的转矩值和转角值进行实时检测。
  2、在测试状态按“翻页”键,则方向盘转矩将在显示扭矩(单位:N.m)和力值(单位:N)之间切换。(这里的力值是由扭矩值和被测方向盘的直径计算得到的。)

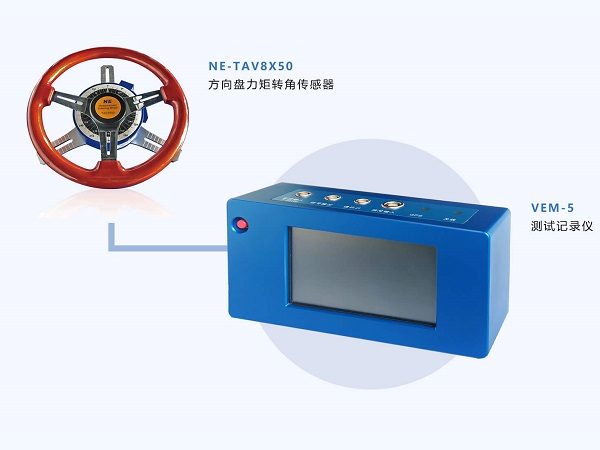

方向盘转向力角检测仪
  3、按动面板上的“峰值”键仪器将停止测试,屏幕显示本次测试过程中的转矩和转角上限值,此时可以按动“翻页”键,可继续查看其他的存储值,存储数据依次为转矩上限值和相应的转角值、转角上限值时的转矩值和转角上限值,以及十组用户存储值。此时可以按动“发送”键,将当前显示值发往测试记录仪。
  4、再次按动面板上的“峰值”键,仪器将退出峰值显示状态,继续进行正常测试。
  5、在测试过程中,可以随时按动“保存”键,将当前的测试值存储起来,总共可以存储10组测试数据。
  6、在测试过程中,可以随时按动“发送”键,将测试结果发往测试记录仪。
方向盘转向力角检测仪使用方法

方向盘转向力角检测仪一般技术要求


  1、方向盘转向力角检测仪应有清晰的铭牌和标志。
  2、数显仪表显示时,显示正确、清晰,示值保留时间不少于8秒。配有打印装置时,打印值与显示值应一致,量值应有单位符号。
  3、电气部分应工作可靠,机械部分不应有松动现象。
  4、调校都分应有效可调。

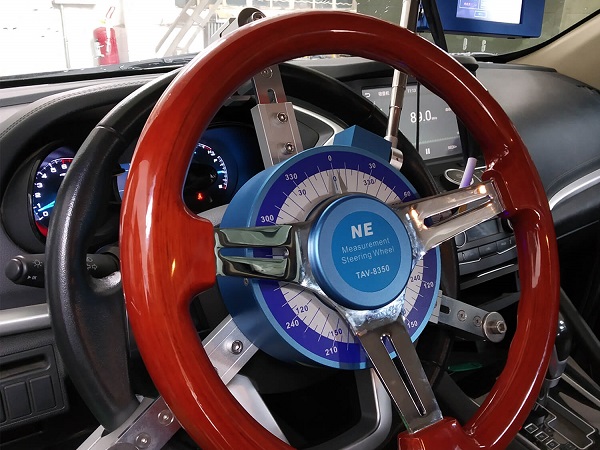

方向盘转向力角检测仪应用实例
  5、转向力零点漂移不大于2d。
  6、转向力阈不大于2d。
  7、转向力示值允许误差:±2%F.S。
  8、转向力示值变动性要求:±2%F.S。
  9、指针式仪器的转向角示值允许误差:±5°。
  10、数显式仪器的转向角示值允许误差:±3°。

  以上就是耐欧小编为大家整理的方向盘转向力角检测仪使用方法与一般技术要求,希望能对大家有所帮助。洛阳耐欧电气有限公司作为一家整车性能测试系统的研发、生产、销售企业,设计生产的方向盘转向力角检测仪完全满足相关规定要求,可选配试验用锂电池,检测精度高、误差范围小,如有需要可以在我们的网站留言,或者拨打客服电话进行详细咨询。
